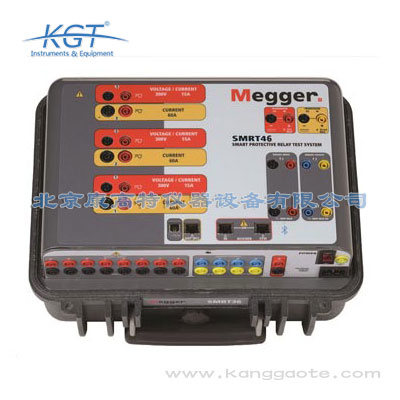

美國MEGGER SMRT46多相繼電器測試儀由愛儀器儀表網代理，SMRT46多相繼電器測試儀是一款輕型便攜式通用設備，能夠測試各種機電、固態和基于微處理器的保護繼電器、電機過載繼電器和其它類似保護設備。現在熱賣中，如需購買，可通過康高特的客服熱線聯系我們！
?IEC 61850測試功能
SMRT46多相繼電器測試儀應用
測試系統可通過添加特定測試應用所需的電壓-電流、“VIGEN”模塊數量來定制，*多
3 個通道。 例如，帶有三個VIGEN 模塊的 SMRT46
提供了對三相阻抗、定向電源、負序過流和其他需要三相四線星形連接源的設備的完整三相測試。 第 4
個電壓通道提供交流參考/同步/極化電壓，或直流電池模擬器電壓源。
每個電流通道的額定電流為 32 Amps @ 200 VA rms 連續，而在短時間內高達 60 Amps @ 300 VA rms。
對于測試?yán)^電器面板或機電繼電器，它具有從 4 到 32 安培的獨特平坦功率曲線，可確保始終為負載提供*大的順從電壓。每相的*大順從電壓為 50
伏均方根，兩個串聯通道提供100 伏電壓以測試高阻抗繼電器。 三個并聯電流可在 600 VA 時提供高達 12
安培的測試電流，用于以高倍數的抽頭額定值測試接地過流繼電器。
通過三個并聯電流，它可以在 900 VA 下提供高達 180 安培的電流，用于測試所有瞬時過流繼電器。每個電壓通道可以在 150 VA
的輸出功率下提供 0- 30/150/ 300 伏的可變輸出。 自動范圍變化是在運行中和負載下完成的。
對于測試一組繼電器或較舊的機電阻抗繼電器，它具有 30 到 150 伏的獨特平坦功率曲線，可確保始終為負載
提供*大輸出功率。將VIGEN電壓通道轉換為電流，一個三通道單元可以提供6個電流，用于測試三相電流差動繼電器，包括諧波制動變壓器差動繼電器。
1.開關量輸出 1 和 2 : 額定電壓為 8 安培時為 300 伏。
2.開關量輸入 1 和 2 : 額定 5 至 300 V AC/DC。
3.傳感器輸入: （可選）直流電壓和直流毫安輸入端子。
4.電壓輸出: *多 3 個通道 150 VA 時 300 V，可轉換為每相
120 VA 時 15 A 的電流。
5.電流輸出: *多 3 個通道 60 安培，每相 300 VA。 在 900
VA 單相時高達 180 安培。
6.USB 2.0 接口: 通信和控制端口。
7.額外的開關量輸入: 提供 8 個額外的監控電路。
8.堅固的外殼: 玻璃纖維增強塑料。
9.電腦/輸出: 以太網端口是主要的 PC 連接端口。
以太網端口用于將多個 SMRT 單元鏈接在一起以實現多單元
同步操作。
10. 額外的開關量輸出: 添加 4 個輸出。 開關量輸出 3 和 4 的額定電壓為 300 V AC/DC，8 安培。 開關量輸出 5 和 6 是高速的，交流/直流電壓額定值為 400 V峰值，1 安培。
11. IN: 以太網端口用于將多個 SMRT 單元鏈接在一起以實現多單元同步操作。 此端口還可用于連接到IEC61850 變電站總線以測試 IEC 61850 設備。
12.STVI: 以太網端口是一個 PoE端口，用于連接到 STVI 進行手動控制。
13.AC/DC電壓源: 用作第 4 個交流電壓源（0 -150 V，100 VA）進行同步，或用作可變直流電壓源（0 至250V，100 瓦/3.33安培）作為電池模擬器。
14.輸入電源/電源線插座： 100到240 V, 50/60 Hz.
15.電源開/關: 通電時點亮。
16.保護接地接地插孔。
17.Bluetooth: 藍牙© 提供無線控制。
|
SMRT46多相繼電器測試儀訂購信息 |
|
| SMRT46多相繼保測試儀隨附軟件 |
零件號 |
|
帶有 RTMS 應用程序 CD 的 AVTS Basic |
84978 |
| 軟件選項 |
|
|
帶有 IEC 61850 Megger GOOSE 配置器的 AVTS Basic，和 RTMS 應用程序 CD |
1002-103 |
|
帶有 RTMS 應用程序 CD 的 AVTS Advanced |
81570 |
|
使用 IEC 61850 Megger GOOSE 配置器進行 AVTS *測試，和 RTMS 應用程序 CD |
1001-106 |
|
帶有 STVI 應用程序 CD 的 AVTS Professional |
81571 |
|
使用 IEC 61850 Megger GOOSE 配置器進行 AVTS 測試，和 RTMS 應用程序光盤 |
1002-102 |
| 描述 | 貨號 |
|
帶有可伸縮護罩的套管：保持測試線成對，避免糾纏。 套管測試線，一根 紅色，一根黑色，200 cm (78.7") 長，600 V，32 A CATII |
Qty. 3 pr. Part No. 2008-539 |
|
超長測試線，黑色，與電壓/電流輸出或二進制 I/O 一起 使用，360 厘米長（12 英尺）600 V/32 安培 CAT II。 |
2003-172 |
|
超長測試線，紅色，與電壓/電流輸出或二進制 I/O 一起 使用，360 厘米長（12 英尺）600 V/32 安培 CAT II。 |
2003-173 |
|
接線片適配器，紅色，6.2 毫米，與高達 1000 V/20 安培 CAT II 的測試線一起使用。 |
684002 |
|
接線片適配器，黑色，6.2 毫米，與高達 1000 V/20 安培 CAT II 的測試線一起使用。 |
684003 |
|
鱷魚夾，紅色，與高達 1000 V/32 Amp CAT III 的測試 線一起使用。 |
684006 |
|
鱷魚夾，黑色，與高達 1000 V/32 Amp CAT III 的測試 線一起使用。 |
684007 |
|
靈活的測試線適配器，黑色，1.8 mm 公針，與高達 1000 V/32 Amp CAT III 的測試線一起使用。 |
90001-845 |
|
可伸縮套管測試線，紅色，50 厘米（20 英寸）長，與 高達 600 V/32 安培 CAT II 的測試線一起使用。 |
90024-781 |
|
可伸縮套管測試線，黑色，50 厘米（20 英寸）長，與高 達 600 V/32 安培 CAT II 的測試線一起使用。 |
90024-780 |
|
并行測試引線適配器，與高達 600 V/32 Amp CAT II 的測 試引線一起使用 |
1002-286
|
|
SMRT46多相繼電器測試儀規格 |
|
| 輸入電源 |
100 至 240 VAC，1?，47/63 Hz，1800 VA |
| 輸出 |
所有輸出都不受線路電壓和頻率的突然變化的影響。 所有輸出都經過調節，因此負載阻抗的變化不會影響輸出。 每個輸出
(VIGEN) 模塊由一個電壓放大器和一個電流放大器組成。 電壓放大器可以轉換為電流源。 因此，一個放大器模塊可用于測試單相電流差動繼電器，包括諧波抑制。
|
| 輸出電流源 |
帶有三個 VIGEN 模塊的 SMRT46 最多可以提供六個電流源； 三個高電流/高功率，以及三個可轉換電壓通道，提供低電流/高功率。每通道輸出電流和額定功率在 AC rms 值和峰值額定功率中指定。
|
|
每通道輸出
|
|
|
| 輸出電流 | 功率 | 最大V |
|
1 Ampere |
15 VA |
15.0 V rms 持續 |
|
4 Amperes |
200 VA (282 峰值) |
50.0 V rms 持續 |
|
15 Amperes |
200 VA (282 峰值) |
13.4. V rms 持續 |
|
32 Amperes |
200 VA (282 峰值) |
6.67 V rms 持續 |
|
60 Amperes |
300 VA (424 峰值) |
5.00 V rms 持續 |
| DC | 200 Watters |
|
|
占空比: 32 安培連續，60 安培 1.5 秒
|
||
| 三個電流并聯： |
|
|
| 輸出電流 | 功率 | 最大V |
|
12 Ampere |
600 VA (848 峰值) |
50.0 Vrms 持續 |
|
50 Amperes |
600 VA (848 峰值) |
13.4 Vrms 持續 |
|
96 Amperes |
600 VA (848 峰值) |
6.67 Vrms 持續 |
|
180 Amperes |
900 VA (1272 峰值) |
5.00 Vrms 持續 |
| 計量 |
測量的輸出量，例如交流安培數、交流伏特?cái)?shù)、直流伏特?cái)?shù)或直流安培數，以及時間可以同時顯示在觸摸屏上。 預設交流和直流輸出顯示啟動前的近似電壓/電流輸出。 這為預設輸出提供了一種快速、簡單的方法。 根據所查看的測試屏幕，可能顯示的其他值包括相位角、頻率、歐姆、瓦特、VA 和功率因數。 精度規定為量程的 10% 至 100%，25°C ± 5°C，50-60 Hz。
|
| 波形存儲 |
每個輸出通道都可以存儲波形，以便根據命令進行回放。 當 GPS接收器在外部觸發時，可以端到端回放存儲的波形。 每個通道最多可存儲 256,000 個樣本。
|
| 保護 |
電壓輸出受到短路和長時間過載的保護。 電流輸出受到開路和過載保護。
|
| 環境 |
工作溫度: 32 至 122° F（0 至 50° C）
儲存溫度: -40 至 158° F（-40 至 70° C）
相對濕度: 5 - 95% 相對濕度，無冷凝
|
|
一致性標準
|
安全: EN 61010-1
沖擊: EN/IEC 60068-2-27
振動: EN/IEC 68-2-6
運輸墜落: ISTA 1A
自由下落: EN/IEC 60068-2-32
掉落/傾倒: EN/IEC 60068-2-31
電磁兼容
排放: EN 61326-2-1, EN 61000-3-2/3, FCC Subpart B of Part 15
Class A
抗干擾: EN 61000-4-2/3/4/5/6/8/11
|
| 重量 |
重量因系統中輸出模塊的數量而異。 以下重量適用于三相測試系
統。29.35 磅（13.2 千克）
|
| 尺寸 |
13.25 W x 6.75 H x 10.75 D in.
337 W x 172 H x 273 D mm
|
|
外殼和運輸箱 |
該裝置安裝在堅固的玻璃纖維增強塑料外殼中，便于現場攜帶。提供可選的硬邊運輸箱。 可選硬邊運輸箱的堅固設計可在崎嶇地形和長距離運輸設備時提供保護。
|
|
MEGGER SMRT46繼電保護測試儀說明文檔 |
|
MEGGER SMRT46多相繼保測試儀相比普通繼保測試設備的核心優勢十分突出，首先是品牌及資質優勢，MEGGER作為全球知名的電力檢測設備品牌，擁有超過100年的電力測試設備研發生產經驗，SMRT46系列多相繼保測試儀通過了IEC、GB、DL等全系列標準認證，獲得CNAS認可的檢測報告，完全符合電網、發電集團等G端、B端用戶的招標采購資質要求，市場口碑穩定，在全國各級電力單位、電科院、第三方檢測機構均有大規模應用。其次是性能優勢，設備的測量精度可達0.05級，遠高于普通繼保測試設備普遍的0.1級精度，時間測量精度可達0.1ms，可精準捕捉毫秒級的保護動作信號，同時支持6相電流同步輸出，可一次性完成母差保護、三圈變壓器保護等多相保護的整組測試，無需分次接線，測試效率相比普通設備提升60%以上，大幅降低變電站運維、巡檢的工作強度。第三是場景適配優勢，設備自身重量?jī)H12kg，便攜性遠高于普通臺式繼保測試設備，同時工作溫度范圍覆蓋-20℃~55℃，絕緣耐壓等級達2kV，可適配高海拔、高溫、高濕等各類復雜戶外現場環境，同時支持新能源場站的涉網保護測試功能，可滿足新型電力系統建設帶來的各類新增繼
MEGGER SMRT46多相繼保測試儀的適用場景覆蓋電力系統檢測、繼電保護測試的全鏈路需求，首先可應用于各級變電站的日常運維、巡檢場景，包括10kV配電站到1000kV特高壓變電站的繼電保護裝置定期檢驗工作，運維人員可借助設備完成保護裝置的動作邏輯校驗、定值復核，及時排查保護裝置的隱性故障，避免電力事故發生。其次適用于電力基建工程的交接驗收?qǐng)鼍埃谧冸娬拘陆ā⒏臄U(kuò)建工程中，可對新安裝的繼電保護裝置、安全自動裝置進行全性能測試，驗證設備是否符合設計要求及入網標準，保障投運后的電力系統運行穩定性。第三可應用于電科院、第三方電力檢測機構的實驗室測試及現場抽檢場景，可完成各類繼電保護裝置的型式試驗、入網檢測、故障排查等工作，同時適配新能源場站的繼電保護測試需求，包括光伏電站、風電場的箱變保護、匯流箱保護、并網保護的性能測試，解決新能源接入帶來的復雜工況檢測難題。此外還可用于電力院校、培訓機構的繼電保護教學實訓場景，為學員提供貼近真實電力系統的測試環境，提升實操技能水平，完全滿足不同類型B端、G端用戶的多元電力測試需求。
MEGGER SMRT46多相繼保測試儀的系統對接兼容性處于行業領先水平，可充分適配各類電力檢測、繼電保護測試的數字化管理需求，首先在通訊協議支持方面，設備原生支持IEC61850 MMS協議、DL/T 860協議、Modbus RTU/TCP協議、IEC 60870-5-103/104協議等電力行業通用通訊協議，可直接與各級電網的運維管理平臺、電力檢測數據中臺、變電站監控系統實現數據對接，測試數據可自動同步至管理系統，無需人工二次錄入，大幅提升電力運維、巡檢的數字化管理效率。其次在數據格式兼容方面，設備生成的測試報告支持導出為Excel、PDF、XML、CSV等多種通用格式，可直接導入電力單位的設備臺賬管理系統、檢測報告管理系統，符合G端電網單位、B端電力工程企業的報告歸檔要求，無需額外進行格式轉換。同時設備支持與MEGGER旗下其他電力檢測設備（如絕緣測試儀、回路電阻測試儀等）的測試數據打通，可實現電力系統檢測全流程數據的統一管理，此外設備還支持離線測試功能，在無網絡的偏遠變電站、新能源場站現場也可正常完成測試工作，待網絡恢復后自動同步數據，充分適配各類復雜場景的使用需求，是數字化
MEGGER SMRT46多相繼保測試儀是面向電力系統檢測、繼電保護測試場景推出的專業設備，完全符合多項國內外權威標準，包括IEC 60255繼電保護裝置通用標準、GB/T 14598.1電力系統繼電保護產品安全標準、DL/T 624繼電保護微機型試驗裝置技術條件等，同時設備自身絕緣性能符合IEC 61010安全規范，輸入輸出端口絕緣耐壓可達2kV，完全滿足電力現場高壓作業的安全要求，適配B端電力工程企業、G端電網單位及電科院的招標采購資質要求。其核心功能覆蓋全類型繼電保護測試需求，可完成線路保護、主變保護、母差保護、電容器保護、新能源場站繼電保護裝置的動作特性校驗、定值驗證、整組傳動試驗、故障錄波分析等工作，同時支持模擬復雜電力系統故障場景，包括相間短路、單相接地、諧波疊加、頻率突變等工況，可充分支撐變電站運維、巡檢過程中的各類檢測需求，也可用于電力基建項目的設備交接驗收、新入網繼電保護裝置的性能檢測等場景，是電力檢測領域認可度較高的專業繼保測試設備。
采購MEGGER SMRT46多相繼保測試儀時，可重點關注以下核心技術參數，均符合電力檢測、繼電保護測試的行業最高要求：第一是模擬量輸出參數，設備標配4相電壓、6相電流輸出通道，電壓輸出量程為0~300V/相，測量精度可達0.05級，電流輸出量程為0~30A/相，6相并聯時最大輸出電流可達180A，電流測量精度同樣可達0.05級，頻率輸出范圍覆蓋10Hz~1000Hz，可滿足包括諧波測試、頻率突變測試在內的各類復雜測試需求。第二是絕緣性能參數，設備各輸入輸出端口之間、端口與外殼之間的絕緣耐壓等級可達2kV，絕緣電阻大于100MΩ，完全符合電力現場高壓作業的安全規范，可適配變電站運維、巡檢過程中的復雜現場環境使用。第三是數據處理參數，設備內置10.1英寸高清觸控屏，內置存儲容量可達128G，可存儲10萬份以上的測試報告，采樣頻率可達1MHz，可精準捕捉繼電保護裝置的動作時間，時間測量精度可達0.1ms。此外設備的工作溫度范圍覆蓋-20℃~55℃，可適配全國不同區域的戶外現場測試需求，相關參數均滿足GB、DL、IEC的相關標準要求，完全匹配電網、發電集團、第三方檢測機構的采購技術要求。
