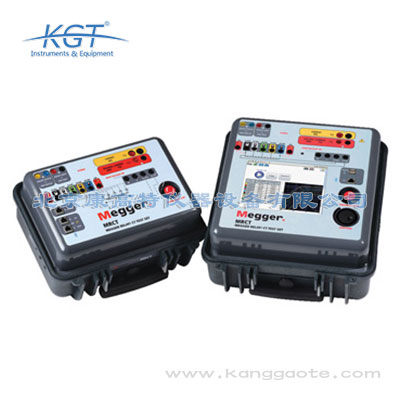

MRCT繼電器和電流互感器測試儀

品牌：美國Megger
分類：繼電保護測試儀
應用領域：電網，電廠，軌道交通，
測試對象：繼電保護器，互感器，
國際標準：
國家標準：

聯系方式：010-68460051
Tel：13520131150

立即詢價

MRCT繼電器和電流互感器測試儀簡介：
?Megger MRCT測試設備是一個重量輕且堅固耐用的便攜設備，用于自動或手動對電流互感器進行飽和度、變比、極性、繞組阻抗、去磁和絕緣測試。
?MRCT提供了微機控制的可變的電壓和電流輸出，以及對單變比和多變比CT的精密的自動測量，以節省時間和提高生產率。
?MRCT可直接連接到多變比CT上的所有抽頭執行所有測試--飽和度、變比和極性--只需推動按鍵即可完成，無需改變連接。
?MRCT可以通過智能觸屏界面(STVI)控制器進行控制，STVI控制器是全彩、高分辨率TFT LCD觸摸屏進行控制，用戶可以快速方便地使用手動測試屏進行手動或自動測試，同樣也可以使用預置測試程序。
?大型彩色顯示使用戶在進行測試時方便地讀取相關數據，并使用戶能夠看清電流互感器的飽和特性。
?MRCT還可以通過筆記本電腦上的PowerDB軟件進行控制，無需STVI控制器。
?MRCT可在安裝電流互感器的設備上對互感器進行測試，如安裝互感器的變壓器、油斷路器或開關設備。在測試前有必須使設備與電力系統完全隔離。

MRCT繼電器和電流互感器測試儀特點：
?行業*的測試速度，采用了擁有專利的多抽頭同時測量技術，對于多抽頭的互感器測試時間可減少20%
?提高的精度可用于計量互感器的測試
?行業中小巧、輕便的2kV二次側電壓注入設備
?集成的單相繼電器測試系統
?通用的變電站二次側電路測試，儀器可產生300 V下60 A信號
?組合測試：退磁、拐點電壓、變比、飽和曲線等
?一次連線可以測試多抽頭互感器的所有變比和飽和度曲線
?內置絕緣電阻測試

飽和度測試
?只需按一下按鈕，MRCT 即會執行電流互感器飽和度測試并計算額定拐點。飽和度測試可在頻率為 50 Hz 或 60 Hz 且電壓高達 2,000 V 的情況下執行，符合 IEC 法規的要求。
?MRCT 會根據 IEEE C57.13.1、IEC 60044-1 或 IEC 60044-6 標準計算兩種標準電流互感器以及專用電流互感器（例如 PX、TPS、TPX、TPY 和 TPZ）的額定拐點。執行飽和度測試時，MCRT 會在 STVI 顯示屏中繪制出電流互感器飽和度曲線，并會根據所需的 IEEE 或 IEC 標準向用戶提供額定拐點。很多變電站的電流互感器都包含多變比二次繞組；因此，MRCT 能夠繪制并同時顯示多達 10 個電流互感器飽和度曲線。

變比測試和極性測試
?MRCT可用于執行變比測試。MRCT 用于執行變比測試的方法是，將施加到二次繞組的電壓與一次繞組上產生的電壓作比較。例如，如果對二次繞組施加 1 V/匝的電壓，一次繞組上的電壓將是 1 V。更具體來說，如果 120 V 電壓施加到 600:5 電流互感器（變比為 120:1）的二次繞組，一次繞組上將會產生 1 V 電壓。

繞組電阻測試
?通過注入測試電壓測量電流互感器繞組電阻，目的是測量直流電流和計算溫度補償電阻。

退磁
?正常工作條件和典型的繞組電阻測量可能會導致電流互感器磁化。MRCT 可以使被測電流互感器自動退磁。這種自動退磁程序很有用，可確保電流互感器飽和度測試得出正確的結果。ANSI C57.13.1 標準建議，在進行測試之前應進行退磁。

電流互感器負載
?MRCT測量相連電流互感器負載的方法是，將二次電流直接注入到不與電流互感器相連的負載。MRCT 會以 VA 和功率因數中相連負載的量級和角度測量二次電壓。

絕緣電阻測試
?為確保電流互感器的二次線路做好絕緣，MRCT 系統內置了 500 V/1,000 V 絕緣電阻測試系統。這種測試可確保電流互感器的二次繞組和二次線路按照 ANSI C57.13.1 標準做好絕緣。
?MRCT還會自動切換測試導線，以執行所有必要的絕緣測試，其中包括 H-L、H-G 和 L-G 測試。
注意：應先斷開所有電負載，再執行測試。

數據存儲和打印
?MRCT測試系統不僅可以準確、自動地測試電流互感器，還可以將測試結果按目錄分類并存儲在STVI中，以便日后供軟件檢索。按目錄分類的所有測試結果都可上傳到 Megger 的 PowerDB? Lite，以便在計算機或 STVI 上生成報告或繪制飽和度曲線。PowerDB Lite 還可與 MRCT 配合使用，且無需操作員干預，這樣便組成了一個完全由計算機控制的自動測試系統。

可升級性
?MRCT可升級測試功能。MRCT 系統具有各種配置和配件，可根據新的測試需求進行升級。
