瑞典DVPOWER TWA400三相變壓器有載分接開關測試儀，TWA400是專門為六繞組電阻測試設計的，同時可以在一次側及二次側測試三相的有載分接開關，測試電流高達40A。現在熱賣中，如需購買，可通過客服聯系我們！

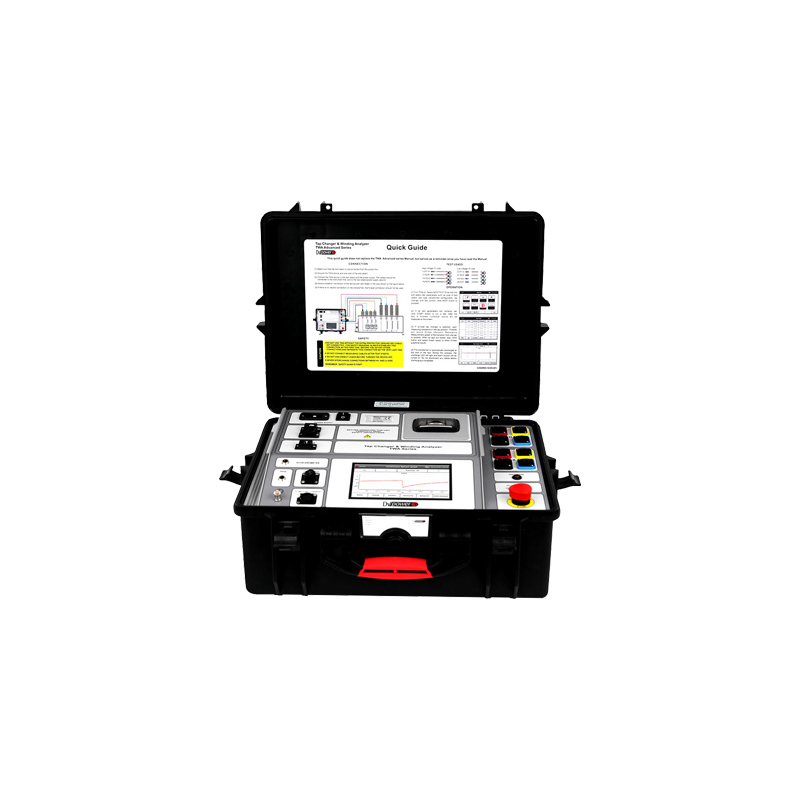

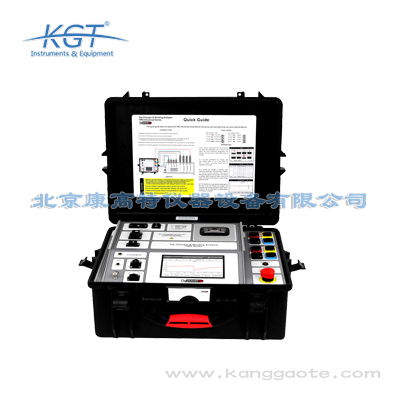

瑞典DV POWER TWA400三相變壓器有載分接開關測試儀介紹
變壓器繞組電阻計 TWA Advanced 系列是 DV Power *新的三相變壓器繞組電阻測量和分接開關分析解決方案。它們能夠通過單根電纜連接測試六個變壓器繞組，以及三相自動變壓器退磁。它可以選擇自動測試模式，在該模式下，儀器無需操作員輸入即可操作分接開關（*大限度地減少人為錯誤的風險），并根據預先選擇的穩定標準記錄繞組電阻結果。
分接開關分析的獨特 DVtest 方法可以在轉換期間檢查有載分接開關的動觸點、測量轉換時間、檢測開路和許多其他類型的故障。它以 0.1 ms 采樣率執行，并測量分接開關電機電流，以檢測電機和機械問題。使用特殊的專有算法來測試通過內置串聯（升壓）變壓器連接的分接開關。 DVtest 可以在一階段進行，也可以在三個階段同時進行。也可與所有分接位置的繞組電阻測試一起進行。
TWA Advanced 儀器的獨特優勢是能夠同時測試以 YN 配置連接的三相變壓器的所有三相繞組電阻。這可以顯著加快測試速度，例如，它使操作員能夠在具有 33 個分接位置的分接開關上執行 33 次測量，而不是 99 次。
TWA500配備了10.1英寸大型圖形觸摸屏顯示器，而TWA400則配備了7英寸圖形觸摸屏顯示器。與老式繞組歐姆表相比，除了使界面更加用戶友好之外，它還支持以前僅通過DV-TR 軟件提供的某些測試選項。其中*重要的是DVtest、分接開關電機電流測量、“熱運行”測試、測試模板和自動測試模式。
產品特點
測試電壓高達 55V DC
TWA 注入的電流電壓值高達 55V DC，可確保磁芯快速飽和，*大程度縮短測試時間。
六繞組電阻測量
同時連接高壓和低壓側的所有三相，一次測試*能測量變壓器所有 6 個繞組的電阻。如果選擇同時測量高低壓側，TWA 會通過安裝在同一鐵芯柱上的對應高低壓繞組注入電流，使變壓器鐵芯快速飽和，加快測量結果的穩定。
有載分接開關 DVtest（DRM）
TWA 可用于測量帶有有載分接開關的電力變壓器各分接抽頭的繞組電阻，測試過程無需中斷測試電流，以此檢查有載分接開關切換是否正常。當分接位置切換時，設備會檢測到測試電流瞬間短暫下降，這些下降被稱為 “紋波”，紋波應保持一致，出現異常則需進一步檢查。通過分析過渡紋波、過渡時間和查看 DVtest（DRM）圖表，能夠檢測有載分接開關的故障。此外，還可通過專用通道記錄有載分接開關的電機電流和振動，并顯示在同一圖表上。
分析電機電流圖表和 / 或振動圖表，有助于發現與有載分接開關機械機構相關的潛在問題。
有載分接開關同步性檢查
DVtest（DRM）圖表可同時記錄三相數據，便于檢查各相之間的同步情況，三相曲線會繪制在同一張圖表上。
三相繞組電阻同步測量
DV - TR 和獨立設備支持額外的 QuickYN 測試模式。在此模式下，可同時測量 YN 配置的三個變壓器繞組的電阻，也能一次性測量所有三相有載分接開關各位置的電阻。
DV - TR 軟件
基于 Windows 系統的 DV - TR 軟件，可實現對測試過程的控制和監測，并在電腦上保存和分析測試結果。該軟件通過分析有載分接開關切換過程中 DVtest（DRM）值的圖表，評估有載分接開關的狀態。此外，DV - TR 還能測量和計算有載分接開關每次分接切換操作的過渡時間、紋波和繞組電阻。用戶可生成、編輯定制化的測試報告，并以多種文件格式（包括 pdf）保存和打印。
有載分接開關電機電流和振動記錄
交流和 / 或直流電流監測通道以及振動監測通道，用于記錄有載分接開關運行時機械驅動電機的電流和振動情況。電機電流和振動波形會繪制在同一 DVtest（DRM）圖表上，有助于檢測有載分接開關的機械故障。電機電流通道可利用有載分接開關電機電流觸發 DVtest 記錄，這對電抗分接開關尤為有用。
變壓器自動退磁
進行直流電流測試（如繞組電阻測量）后，變壓器磁芯可能會被磁化。此外，當變壓器從供電系統斷開時，磁芯中也可能殘留一定的磁通量。對變壓器磁芯退磁需要施加幅值逐漸減小至零的交流電，TWA 儀器通過內部改變受控直流電流的極性來提供交流電。在退磁過程中，測試電流按照專有程序，每一步都逐漸減小幅值。
分接開關控制單元
TWA 儀器內置分接開關控制單元，支持遠程操作有載分接開關，單個操作人員即可快速完成完整測試。
多有載分接開關位置的自動化測試
內置分接開關控制單元支持在多個有載分接開關位置進行全自動測試。TWA 儀器可自動控制測量和分接切換的全過程。
應用領域
一次連接電纜，完成變壓器繞組電阻的六繞組測量
同步（QuickYN）模式，可同時測量 YN 配置的三個變壓器繞組的電阻
有載分接開關的 DVtest（動態電阻測量），可同時在三相上進行，也可逐相順序進行
評估有載分接開關的三相同步情況
通過專用通道測量有載分接開關的電機電流
通過專用通道測量有載分接開關的振動
三相或單相變壓器自動退磁
瑞典DV POWER TWA400三相變壓器有載分接開關測試儀產品規格
| 技術參數 | 電腦接口 |
| 繞組電阻測試 | · USB |
| · 測試電流：5mA-40ADC | · 以太網 |
| · 輸出電壓：up to 55VDC |
|
| · 測試范圍：0,1μQ-10 kQ | 電流鉗表規格 |
| · 典型精度：±(0.1%rdg+0,1%F.S) | · 測試電流：300 Aens Or450 A DC |
| · 測試范圍：30300 A |
|
| 分辨率 | · 頻率范圍：DC to 20 KHz(-3dB) |
| · 0,1μQ-999,9μQ:0,1 μQ | · 分辨率：±50/±100 mA |
| · 1,000mQ-9,999 mQ:1 μQ | ● 精度：±1%%of the reading |
| · 10,00mQ-99,99 mQ:10 μQ |
|
| · 100,0mΩ-999,9mQ:0,1 mQ | 振動測試通道 |
| · 1,000 Q-9,9990:1 mQ | · 分辨率：0,1ms |
| · 10,00 Ω-99,990:10 mQ | · ICP 加速度計，±100 mV/g,±50 g |
| · 100,0Q-999,90:0,1 Q |
|
| · 1000 Q-99990:1Ω |
|
| OLTC 動態電阻測試 |
|
| · 采樣頻率：0,1 ms | 市電電源 |
| · 自動開路檢測和報* | · Connection according to EC/EN60320-1; |
| · 轉換電流紋波測量 | UL498,CSA 22.2 |
| · 轉換時間測量 | · 電源電壓：90V-264VAC |
| · 頻率：50/60 Hz |
|
| · 使用DV-Wn 圖形分析工具對不同過渡變化的 | · 電源電壓波動高達±10%標稱電壓 |
| 時序測量 |
|
| · 輸入功率：1500 VA |
|
| AC 電流測試通道 | · 保險絲15A/250V,F 型，用戶不可更換 |
| · 分辨率：0,1 ms |
|
| · 幅值分辨率：16 bit |
|
| 尺寸和重量 (TWA500) |
|
| 顯示 | · 尺 寸 (WxHxD): |
| · 10.1 英寸圖形觸摸屏顯示器 | 505 mmx257 mmx409 mm |
| (TWA500) | 19.9 inx10.1inx 16.1 in |
| · 重量：15,9kg/35.0 bs |
|
變壓器繞組變形、直流電阻、變比與消磁四類
變電站運維、新設備交接驗收過程中，如何精
瑞典DV POWER TWA400三相變壓器有載分接開關測試儀內置的自動測試模式，可實現全流程無人干預完成測試：開啟該模式后，設備可自動向有載分接開關發送控制指令，完成分接位置的切換，每切換至一個目標位置后自動觸發測試、記錄測試數據，無需人工手動操作切換分接開關、手動啟動測試，可大幅降低測試過程中的人為錯誤風險，同時減少測試環節的人工投入。該模式尤其適合多檔位分接開關的批量測試場景，可在變壓器出廠質檢、電網運維巡檢場景下大幅提升測試效率。
瑞典DV POWER TWA400三相變壓器有載分接開關測試儀搭載獨有的DVtest檢測方法，可檢測的故障類型覆蓋電氣與機械兩大維度：電氣類故障包含有載分接開關動觸點故障、轉換時間異常、開路等問題；機械類故障可通過同步記錄分接開關電機電流的方式，識別電機及傳動結構的機械類故障。同時設備支持有載分接開關三相同步性檢查，可通過同圖展示三相測試數據的方式，快速識別三相動作不同步的異常，適配有載分接開關故障診斷與狀態評估場景的需求。
瑞典DV POWER TWA400三相變壓器有載分接開關測試儀的三相同步性檢查功能，通過同時采集一次側、二次側三相有載分接開關的動作數據實現：測試時設備同時對三相分接開關的動作時間、接觸電阻、過渡波形等參數進行同步采集，隨后將三組測試數據在同一圖表中進行展示，測試人員可直接對比三相參數的偏差值，快速識別分接開關動作不同步的異常。該功能可有效提升有載分接開關狀態評估的準確性，適配電網運維、第三方檢測等行業的故障診斷需求。
瑞典DV POWER TWA400三相變壓器有載分接開關測試儀支持與DV-TR Windows系統軟件對接，可實現多維度的數據處理功能：一是可通過軟件實現測試過程的遠程控制，靈活調整測試參數；二是可完成測試結果的存儲與分析，支持歷史測試數據的調取與比對；三是支持定制化測試報告的生成與導出，可根據不同場景需求調整報告的展示維度。同時設備支持有載分接開關三相測試數據同圖展示，便于測試人員對比分析三相參數的差異，快速識別異常數據。
使用瑞典DV POWER TWA400三相變壓器有載分接開關測試儀進行三相變壓器退磁作業時，首先需確認設備連接符合要求，單根測試電纜需正確連接至6個變壓器繞組的對應接線端，隨后在設備操作界面選擇三相自動變壓器退磁功能，即可啟動自動退磁流程，無需人工額外調整參數、干預流程。設備的退磁功能適配各類三相電力變壓器的退磁需求，可在繞組電阻測試前完成退磁作業，避免剩磁對測試數據準確性的影響，保障后續檢測結果的可靠性。
瑞典DV POWER TWA400三相變壓器有載分接開關測試儀的適用行業覆蓋四大類：一是電網運維行業，二是變壓器制造行業，三是第三方電力檢測服務行業，四是工礦企業電力運維領域。其適用場景包含：電力變壓器日常運維檢測、變壓器出廠質量檢測、有載分接開關故障診斷與狀態評估、三相變壓器繞組電阻測量、三相變壓器退磁作業、有載分接開關電機及機械故障檢測，可滿足不同主體對三相電力變壓器、有載分接開關的全維度檢測需求。
瑞典DV POWER TWA400三相變壓器有載分接開關測試儀進行繞組電阻測試時，采用直流壓降法原理，設備輸出最高40A的直流測試電流，搭配55V DC高測試電壓實現磁芯快速飽和，待電流穩定后采集繞組兩端的壓降數值，通過歐姆定律計算得出繞組的直流電阻值。針對YN配置的三相變壓器，設備支持三相繞組同步測試，僅需一次接線即可完成三相繞組的電阻數據采集，無需逐相切換接線，可有效降低測試誤差，保障測試數據的準確性，適配各類三相變壓器的繞組電阻測量需求。
使用瑞典DV POWER TWA400三相變壓器有載分接開關測試儀時，可通過兩項核心技術縮短測試時長：一是設備搭載55V DC高測試電壓，可實現變壓器磁芯快速飽和，減少繞組電阻測試的等待時間；二是啟用內置的自動測試模式，無需人工操作即可自動控制分接開關完成全流程測試，省去人工切換分接位置、手動觸發測試的耗時。此外針對YN配置變壓器，開啟同步測量功能可將33分接位置的測試次數從99次壓縮至33次，測試效率可提升60%以上，尤其適合批量測試場景使用。
這款產品是瑞典DV POWER推出的TWA Advanced系列專業檢測設備，定位為三相變壓器繞組電阻測量與有載分接開關狀態分析工具，專門針對六繞組電阻測試場景設計，最高測試電流可達40A，測試電壓為55V DC。其核心優勢包含測試效率高、故障識別能力強、操作便捷三類，可有效降低變壓器檢測的人工成本與人為錯誤風險，為變壓器運維、出廠質檢、故障診斷等場景提供可靠技術支撐，目前暫無明確標注符合的國際標準與國家標準，檢測對象覆蓋三相電力變壓器、變壓器有載分接開關兩大類。
瑞典DV POWER TWA400三相變壓器有載分接開關測試儀為六繞組測試場景做了多項專屬優化：一是支持單根電纜連接即可測試6個變壓器繞組，無需反復換線，簡化操作流程；二是支持YN配置三相變壓器繞組電阻同步測量，可將33分接位置的測試次數從常規的99次減少至33次，大幅降低測試耗時；三是可同時在變壓器一次側、二次側測試三相有載分接開關，一次性獲取全維度測試數據。該設計適配多繞組變壓器的運維、出廠質檢需求，尤其適合電網運維、變壓器制造等行業的批量檢測場景。
