使用MEGGER TM1700斷路器分析系統進行斷路器檢測，可從現場操作、數據處理兩個維度大幅提升運維效率，整體運維效率可提升70%以上。傳統斷路器檢測的流程為：斷電驗電、拆除斷路器兩端接地引線、針對不同參數多次接線調試、逐項測量、記錄數據、拆除測試接線、恢復接地引線、人工整理數據生成報告，單臺10kV高壓斷路器的測試時長通常需要2-3小時，多參數測量的情況下耗時更長。而使用MEGGER TM1700進行檢測時，首先專利雙接地技術無需拆除和恢復接地引線，可節省1-1.5小時的接線準備和收尾時間；其次全端口電氣隔離設計支持一次接線完成所有參數測量，無需多次拆線換線，可節省30分鐘以上的調試時間，單臺斷路器的現場測試時長可壓縮至20-30分鐘，現場操作效率提升80%以上。在數據處理環節，傳統檢測需要人工手動記錄每一項參數，人工繪制特性曲線、整理檢測報告，單臺設備的報告整理需要30分鐘以上，而該設備配套的CABA Win軟件可自動存儲測試數據、自動生成特性曲線、支持自定義報告模板一鍵生成檢測報告，無需人工錄入和整理數據，數據處理效率提升90%以上。對于運維團隊而言，同樣的人力配置下，原來一天

MEGGER TM1700斷路器分析系統在高壓斷路器檢測場景中相比同類產品的適配性優勢主要體現在三個層面：第一是作業場景適配性，搭載的專利雙接地技術可適應各類高安全要求的作業場景，包括強電磁干擾的500kV及以上特高壓變電站、作業空間狹小的地下軌道交通牽引變電所、安全管控要求極高的核電廠作業現場，無需拆除接地引線即可完成檢測，從根源上降低了作業安全風險，相比同類產品可減少60%以上的現場作業時長；第二是檢測對象適配性，可適配真空斷路器、SF6斷路器、油浸式斷路器等所有類型的高壓斷路器，支持10kV至1000kV全電壓等級設備檢測，同時適配戶內柜式斷路器、戶外柱上斷路器、GIS組合電器內置斷路器等多種安裝形式的設備檢測，無需額外配置專用配件即可完成所有類型設備的檢測；第三是數據適配性，測量數據的重復性誤差小于0.2%，遠高于同類產品平均1%的誤差水平，檢測數據可直接作為設備驗收、運維評估的合法依據，對于B端工業用戶而言，更高的檢測精度可提前識別微小的設備隱患，減少非計劃停機損失，提升投入產出比；對于G端電網、軌道交通等公共服務類單位而言，合規的檢測數據可滿足行業監管要求，保障供電、運輸?shù)?/p>

MEGGER TM1700系列共包含TM1710、TM1720、TM1740、TM1750、TM1760五款標準型號，所有型號均標配專利雙接地測試技術、有源干擾抑制算法、電氣隔離輸入輸出接口、CABA Win數據管理與分析軟件，支持PC端遠程控制，均可適配高壓變電站等復雜環境的測試需求，測試精度、抗干擾能力均符合IEC、GB、DL等相關行業標準。各型號的配置差異主要體現在通道配置方面，可滿足不同規模、不同測試需求的用戶選擇：1、TM1710：標配3通道控制/輔助模塊、6通道計時M/R模塊、6通道數字模塊，可選配3通道模擬模塊、6通道DCM模塊，適合中小規模運維團隊的日常斷路器基礎檢測需求。2、TM1720：標配6通道控制/輔助模塊、6通道輔助模塊、2組6通道計時M/R模塊、6通道數字模塊，可選配3通道模擬模塊、6通道DCM模塊，適合中等規模的檢測團隊多參數并行測試需求，可同時對多組斷路器參數進行同步檢測。3、TM1740：標配3通道控制/輔助模塊、6通道計時M/R模塊、6通道數字模塊，可選配3通道模擬模塊、6通道DCM模塊，適配基礎型斷路器測試場景，適合預算有限、測試需求相對單一的用戶

MEGGER TM1700系列斷路器分析系統作為高精度的斷路器機械特性測試設備，廣泛應用于電力電網、軌道交通、市政管網、工業配電等多個領域，可覆蓋各類斷路器的全生命周期測試需求。具體應用場景包括：第一是電力電網領域，適用于各電壓等級變電站的斷路器運維檢測，涵蓋20kV配網斷路器、110kV及以上電壓等級的GIS斷路器、油浸式斷路器、真空斷路器、SF6斷路器等多種類型斷路器的投運前校驗、預防性試驗、故障后診斷、動作特性復測等場景，可在高壓變電站強電磁干擾環境下穩定輸出準確測試數據。第二是軌道交通領域，適用于地鐵、高鐵、有軌電車的牽引供電系統斷路器的定期檢測，保障牽引供電網絡的穩定運行，滿足軌道交通領域高可靠性的運維要求。第三是市政管網領域，適用于城市供水、供氣、供熱等市政配套設施的供電系統斷路器檢測，降低市政設施供電故障風險，保障民生服務的穩定性。第四是工業配電領域，適用于大型工廠、工業園區、礦山等場景的高壓配電系統斷路器的日常運維檢測，避免因斷路器故障導致的生產中斷、安全事故等問題。全系列包含多種配置型號，可適配不同場景的需求：獨立操作型號搭載完整的人機交互界面，適合現場巡檢、戶外作業

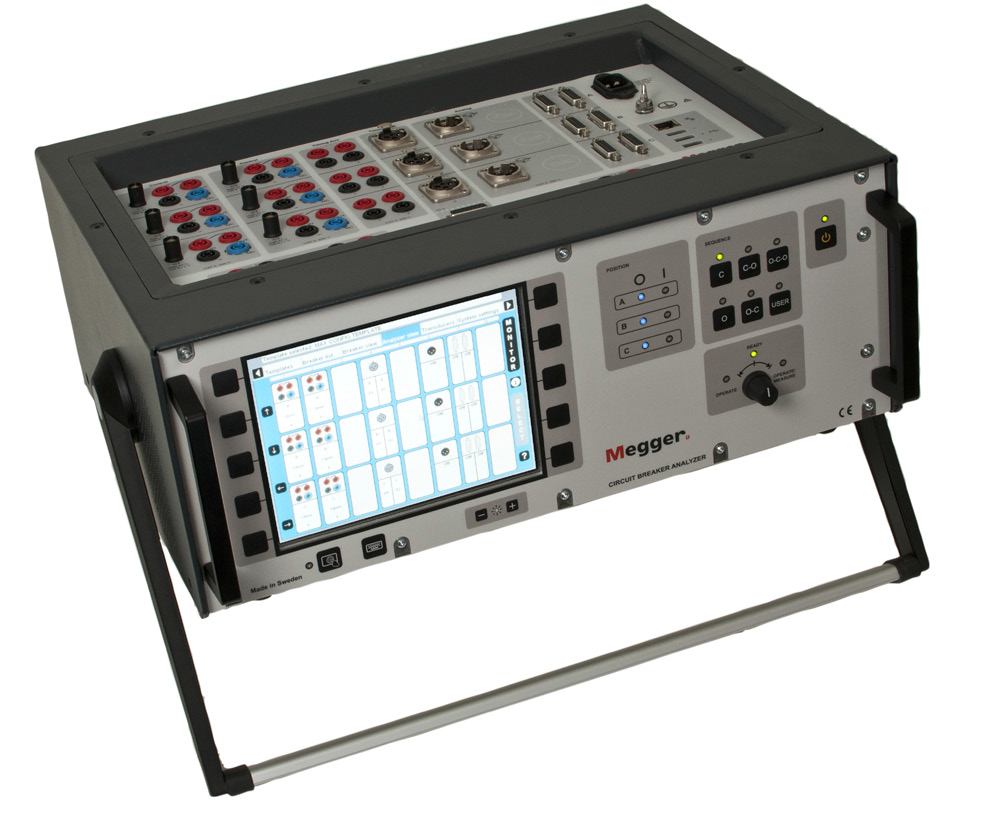

MEGGER TM1700斷路器分析系統是面向高壓斷路器機械特性檢測的專業工業檢測設備，核心功能涵蓋高壓斷路器全維度機械參數檢測，可精準測量分合閘時間、分合閘同期性、彈跳時間及彈跳幅值、動觸頭行程、分合閘速度、操作線圈電流波形、動作電壓閾值等數十項核心參數，可覆蓋10kV至1000kV全電壓等級高壓斷路器的檢測需求。其核心技術優勢首先在于專利雙接地技術，測試過程中無需拆除斷路器兩側的高壓接地引線，即可完成所有參數的準確采集，相比傳統檢測設備需要拆除引線再恢復的作業流程，可壓縮70%以上的單臺設備檢測時長。設備時間測量精度可達±0.1ms，行程測量精度可達±0.5%FS，測量數據重復性誤差小于0.2%，可滿足嚴苛的工業檢測精度要求。設備內置多通道同步采集模塊，最多支持12路信號同步采集，可同時完成三相斷路器的所有參數檢測，無需重復接線，進一步提升檢測效率。對于B端工業用戶而言，該設備可大幅降低高壓斷路器檢測的作業時長，減少停電損失，提升運維效率，實現更高的投入產出比。

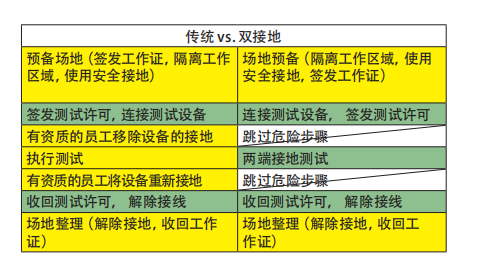

MEGGER TM1700斷路器分析系統搭載的專利雙接地技術，是針對高壓斷路器檢測場景開發的專用技術，其核心原理是采用差分測量電路搭配多級自適應信號濾波算法，可自動抵消斷路器兩端接地時產生的接地環流對測量信號的干擾，從而在斷路器兩端保持接地的狀態下，實現所有機械特性參數的精準測量。傳統斷路器檢測流程中，為了避免接地環流導致的測量誤差，操作人員必須拆除斷路器兩端的接地引線才能開展測試，測試完成后再恢復接地，這一流程不僅增加了操作步驟，還會帶來較高的觸電風險，而雙接地技術的應用可從根本上解決這一問題。該技術的作用主要體現在三個方面：第一是大幅提升檢測操作的安全性，操作人員無需接觸高壓側的接地引線，也無需在測試完成后恢復接地，減少了操作人員接觸高壓端口的概率，降低觸電事故的發生風險；第二是大幅提升檢測效率，僅拆除、恢復接地引線的步驟就可節省60%以上的現場準備時間，結合設備的一次接線測量設計，單臺斷路器的測試時長可壓縮70%以上；第三是保障測量精度不受接地狀態影響，即使在兩端接地的狀態下，設備的時間測量精度仍可保持±0.1ms，行程測量精度保持±0.5%，完全滿足各類場景的高精度檢測要求，檢

MEGGER TM1700斷路器分析系統針對高壓變電站的強電磁干擾環境做了多重技術優化，測試可靠性處于行業領先水平，可在復雜干擾環境下輸出準確、穩定的測試結果，完全滿足高壓場景的測試要求。首先，設備搭載專利有源干擾抑制算法，針對高壓變電站中普遍存在的大容性耦合電流干擾做了專項優化，可有效過濾電場、磁場干擾信號，保證斷路器動作時間測試的計時精度誤差控制在±0.1ms以內，同時保障預插入電阻（PIR）阻值測試的誤差不超過±1%，避免因干擾導致的測試數據偏差、誤判等問題。其次，設備所有輸入輸出接口均采用電氣隔離設計，隔離電壓等級達到2kV以上，一方面避免高壓信號對設備內部電路的損壞，提升設備使用壽命，另一方面可實現單次接線完成所有相關參數的測量，無需反復調整接線設置，減少現場作業時間的同時，也降低了接線錯誤導致的測試風險。另外，設備標配專利雙接地（DualGround?）測試技術，測試過程中可保持斷路器兩端同時接地，將容性耦合感應電流直接引入大地，在保障測試人員作業安全的同時，不會對測試精度產生任何影響，完全符合高壓變電站的作業安全規范，無需額外的安全防護措施即可開展測試。同時設備采用高可靠

水務行業的市政管網檢測場景大多處于地下泵站、郊區水廠等環境，存在潮濕、多塵、電磁干擾強、供電不便等特點，MEGGER TM1700斷路器分析系統針對這類場景做了多重適配設計，適配性優異。首先，該設備的硬件采用工業級加固設計，工作溫度范圍覆蓋-20℃到55℃，抗潮濕等級達到GB/T 4208規定的IP50防護等級，可適應地下泵站的高濕、多塵環境，不會因為環境因素導致設備運行異常。其次，水務場景中存在大量水泵、變頻設備，電磁干擾強，該設備的所有輸入輸出端口均采用電氣隔離設計，抗電磁干擾等級達到EMC Class B，可在強電磁干擾環境下保持測量精度穩定，時間測量誤差不超過±0.1ms，行程測量誤差不超過±0.5%，檢測數據準確性不受干擾。第三，該設備搭載的專利雙接地技術，可在接地系統不完善的泵站場景下安全開展測試，無需額外搭建臨時接地裝置，減少現場準備流程。第四，該設備內置大容量電池，續航時長可達8小時，可滿足戶外、地下無外接電源場景下的全天巡檢需求，無需頻繁充電。另外，該設備的測量精度可精準識別斷路器的動作異常，提前排查故障隱患，避免因斷路器故障導致泵站停運、供水中斷等問題，完全符合水務

MEGGER TM1700斷路器分析系統是專業的斷路器機械特性測試設備，核心功能涵蓋斷路器動作時間檢測、預插入電阻（PIR）阻值測試、動作時序分析、機械特性參數校驗等多項檢測需求，可適配不同類型、不同電壓等級的斷路器測試場景。其核心技術優勢包括以下幾點：一是搭載專利雙接地（DualGround?）技術，測試過程中可保持斷路器兩端同時接地，直接將高壓環境下的容性耦合感應電流引入大地，既消除了測試過程中的安全隱患，也減少了接線調整步驟，大幅提升測試效率。二是配備專利有源干擾抑制算法，針對高壓變電站的強電磁干擾環境做了專項優化，即使存在大容性耦合電流干擾，也能保證計時精度和PIR阻值測試的準確性，輸出穩定可靠的測試結果。三是所有輸入輸出接口均采用電氣隔離設計，單次接線即可完成所有相關參數的測量，無需反復調整接線設置，單組測試時長較傳統設備縮短40%以上。四是搭載8英寸彩色觸摸屏與人機交互界面，內置接線圖和測試模板向?qū)В瑹o需復雜參數設置即可啟動測試，操作門檻低，適配現場作業的快速操作需求。五是全系列兼容CABA Win數據管理與分析軟件，既支持獨立現場操作，也可連接PC實現遠程控制、數據存儲、

MEGGER TM1700斷路器分析系統的適用行業覆蓋電力、核工業、軌道交通、水務、環保、冶金、石化等所有配備高壓配電系統的工業領域，具體應用場景可分為三大類：第一類是新建項目交接試驗場景，包括新建變電站、新建軌道交通牽引變電所、新建發電廠、新建大型工業廠區的高壓配電系統交接驗收，可對新安裝的高壓斷路器的機械性能進行全面檢測，判斷設備安裝質量是否符合設計要求；第二類是定期預防性試驗場景，包括電網公司輸變電設備春秋檢、發電廠高壓設備年度預試、軌道交通牽引供電設備季度運維檢測、大型水務廠/垃圾焚燒發電廠的配電設備年度檢測，可提前發現高壓斷路器的機械性能隱患，避免故障停機；第三類是故障診斷場景，當高壓斷路器出現動作異常、拒動誤動等故障時，可通過該設備完成全參數檢測，定位故障原因，為設備檢修提供數據支撐。針對核工業場景，該設備可適配核電廠常規島及核島外圍高壓斷路器的檢測要求，針對軌道交通場景，可適配城軌、高鐵的所有牽引供電斷路器檢測需求。

MEGGER TM1700斷路器分析系統屬于專業級斷路器機械特性測試儀，全系列包含TM1710、TM1720、TM1740、TM1750、TM1760多個型號，覆蓋獨立單機運行、PC遠程控制等不同使用需求，可滿足各類場景下的斷路器機械特性檢測需求。其核心技術優勢主要體現在四個方面：第一是搭載專利雙接地技術，可在斷路器兩端保持接地的狀態下完成全參數測量，大幅降低操作安全風險，減少接線調試步驟；第二是全輸入輸出端口采用電氣隔離設計，僅需一次接線即可完成所有相關參數測量，無需反復拆線換線，大幅縮短測試時長；第三是硬件采用工業級加固設計，可耐受高壓變電站、工業生產車間等復雜場景的高低溫、高濕、強電磁干擾工況，運行穩定性強；第四是配套經過行業長期驗證的CABA Win數據管理與分析軟件，支持測試數據批量存儲、多維度特性對比、自定義報告生成等功能。該設備時間測量精度可達±0.1ms，行程測量精度可達±0.5%，可精準捕捉斷路器微秒級的動作異常，廣泛適用于運維巡檢、故障檢測、環境評估等各類檢測場景，同時滿足B端企業對檢測精度、效率的需求，以及G端單位對檢測設備的性能要求。
