P32電力電纜故障定位系統采用三類核心技術實現全類型故障的精準定位，三類技術相互配合可覆蓋99%以上的電力電纜故障類型。首先是低壓脈沖反射技術，設備向被測電纜發射峰值為10V的低壓脈沖信號，脈沖信號在電纜中傳播時，遇到故障點、電纜接頭、末端等阻抗不連續的位置會產生反射波，設備通過計算發射波和反射波的時間差，結合提前錄入的電纜波阻抗參數即可計算出故障點的大致距離，該技術適用于低阻短路、開路類故障的快速預定位，無需高壓設備輔助，操作便捷，檢測過程不會對電纜造成額外損傷。其次是高壓閃絡技術，針對高阻泄漏、閃絡類故障，故障點的阻抗仍處于較高水平，低壓脈沖信號無法產生有效反射，通過專用高壓發生裝置給電纜施加符合安全標準的高壓脈沖信號，使故障點絕緣層暫時擊穿產生閃絡放電，采集閃絡產生的信號反射即可計算出故障預定位位置，解決了傳統設備無法檢測高阻故障的痛點。第三是聲磁同步檢測技術，在預定位完成后，通過高靈敏度傳感器采集故障點放電產生的聲波信號和電磁場信號，結合兩類信號的傳播速度差異計算傳播時間差，即可精準鎖定故障點的具體位置，定位精度可達±10cm，即使在地下管網復雜的區域也能實現精準識別。

P32電力電纜故障定位系統的測量精度處于行業第一梯隊，可滿足多場景的高精度檢測要求。預定位階段，低壓脈沖法測量精度優于±0.1%測距值，最小分辨率可達1m，針對10km以內的配網電纜，預定位誤差不超過10m；高壓閃絡法測量精度優于±0.2%測距值，適配高阻、閃絡類傳統方法難檢測的故障，即使是100km的長距離輸電電纜，預定位誤差也可控制在200m以內。定點階段采用聲磁同步差分檢測技術，通過同步采集故障點放電產生的聲波和電磁場信號，計算兩類信號的傳播時間差鎖定故障位置，定位精度可達±10cm，即使在地下管網交叉、外界電磁干擾強的城市核心商圈、工業園區也能實現精準定位。對B端電力運維企業而言，該精度可減少70%以上的開挖面積，單故障排查時間從傳統的1-2天縮短到2小時以內，單故障排查成本可降低60%以上，大幅提升運維ROI；對G端軌道交通、核電這類對供電可靠性要求極高的場景，高精度定位可減少80%以上的停電時長，符合DL/T 849《電力設備專用測試儀器通用技術條件》、GB/T 3048《電線電纜電性能試驗方法》的精度要求，完全滿足政府采購的技術指標要求。

采購P32電力電纜故障定位系統可根據自身運維需求重點關注四類核心技術參數。首先是測距性能參數，該產品最大測距范圍可達100km，采樣頻率為1GHz，低壓脈沖法測量精度優于±0.1%，高壓閃絡法測量精度優于±0.2%，最小分辨率為1m，若運維場景以城市配網短距離電纜為主，可重點關注10km以內的測距精度，若覆蓋長距離輸電線路則可重點關注最大測距范圍參數。其次是環境適應性參數，該產品主機防護等級為IP65，可在淋雨、揚塵環境下正常作業，工作溫度范圍為-20℃~55℃，儲存溫度范圍為-40℃~70℃，抗電磁干擾等級符合GB/T 17626.4四級標準，若作業場景為高濕高鹽霧的沿海地區、低溫高海拔的西部地區、強電磁干擾的軌道交通隧道，可重點核查相關環境參數是否符合需求。第三是功能適配參數，該產品支持路徑識別、埋深測量功能，最大路徑識別深度為3m，定點精度可達±10cm，同時支持10萬條以上檢測數據本地存儲和CSV格式導出，可對接現有電力運維管理平臺，滿足B端企業的系統兼容性需求，提升運維數字化水平。第四是標準符合性參數，該產品符合IEC、GB、DL、NB等多領域標準要求，可滿足G端政府采購的資

P32電力電纜故障定位系統的核心競爭力主要體現在精度、適配性、合規性三個層面，可同時滿足B端和G端用戶的差異化需求。首先精度層面，該產品采用1GHz高頻采樣技術，是同類常規產品采樣頻率的2倍以上，低壓脈沖法測量精度優于±0.1%，定點精度可達±10cm，比同類常規產品精度提升30%以上，可大幅降低開挖作業面積，縮短故障排查時間，單故障排查成本可降低60%以上，有效提升B端運維企業的投入產出比。其次適配性層面，該產品可覆蓋0.4kV到220kV全電壓等級、全結構類型的電力電纜檢測，支持低阻、高阻、閃絡、隱形故障的全類型檢測，防護等級達到IP65，可適配-20℃到55℃的作業環境，滿足電力、核電、水務、環保、軌道交通等多行業的復雜場景需求，同時支持對接各類主流電力運維管理平臺，可實現檢測數據的自動同步和分析，適配數字化運維的發展趨勢，無需額外開發即可融入企業現有運維體系。第三合規性層面，該產品符合IEC、GB、DL、NB、軌道交通等多領域的行業標準，標準覆蓋范圍遠超同類常規產品，可滿足G端政府采購、項目招投標的標準符合性要求，無需額外進行資質認證即可適配各類公共領域的運維項目，同時也可滿足

P32電力電纜故障定位系統的應用場景覆蓋電力、核工業、水務環保、軌道交通四大核心領域，適配B端和G端不同主體的運維需求。電力行業中，可服務B端民營電力運維公司、售電企業、工業企業運維部門，用于廠區內部配電電纜故障排查、商業園區供電系統隱患檢測；也可服務G端省市縣各級供電局、國家電網/南方電網下屬運維單位，用于城市配網地埋電纜故障排查、山區架空輸電線路故障檢測、變電站內部電纜故障定位。核工業領域可服務G端核電廠運維部門，用于核島外圍供電電纜故障檢測、常規島配電系統故障排查，滿足核設施周邊低干擾、高精準的檢測要求。水務環保領域可服務B端水務集團、污水處理廠、環保園區運營方，用于水下供電電纜故障排查、高濕高鹽霧環境下的沿江沿海泵站電纜檢測、垃圾填埋場供電線路故障定位。軌道交通領域可服務G端地鐵運營公司、高鐵運維單位，用于隧道內地埋供電電纜故障定位、接觸網附屬電纜故障排查、車輛段配電系統故障檢測，同時也適配高海拔、低溫環境下的西部電網運維，高濕高熱的南方沿海配網運維等特殊場景。

P32電力電纜故障定位系統適配全類型電力電纜故障檢測，覆蓋99%以上的電纜運維常見故障。首先是低阻類故障，包括電纜相間短路、相對地短路、斷線開路故障，這類故障采用低壓脈沖法即可快速識別，無需加裝高壓發生裝置，檢測效率比傳統方法提升40%以上，無需斷電即可完成部分場景的故障排查。其次是高阻類故障，包括高阻泄漏故障、閃絡性故障，這類故障占電纜總故障的70%以上，傳統檢測方法難以識別，該產品通過高壓閃絡法即可實現精準預定位，適配35kV及以上高壓電纜的常見故障。另外還可識別隱形故障，包括電纜絕緣層老化、局部破損未完全擊穿的潛在故障，可提前3-6個月排查供電隱患，避免計劃外停電，降低突發故障造成的生產損失。針對不同結構的電纜，包括銅芯/鋁芯電纜、鎧裝/非鎧裝電纜、架空電纜、地埋電纜、水下電纜、阻燃電纜、耐火電纜等全品類電力電纜均可適配，可覆蓋B端工業企業、園區運維的內部配電系統故障排查，也可滿足G端電網、核電、軌道交通等領域的復雜故障檢測需求。

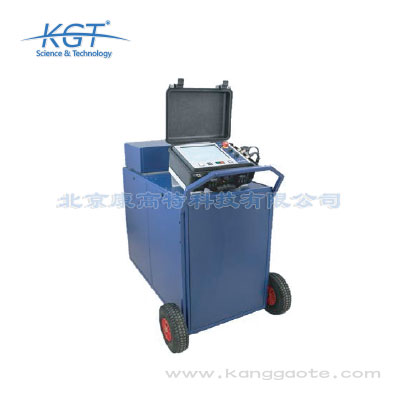

P32電力電纜故障定位系統是專業級電力運維檢測設備，核心功能涵蓋電纜故障預定位、精準定點、路徑識別三大模塊。首先故障預定位模塊支持低壓脈沖反射、高壓閃絡兩種檢測模式，可快速識別不同類型故障的大致位置，最大測距范圍可達100km，適配0.4kV到220kV全電壓等級的銅芯、鋁芯、鎧裝、非鎧裝各類電力電纜，無需拆解電纜即可完成非接觸式檢測。其次精準定點模塊采用聲磁同步差分檢測技術，可在預定位基礎上將故障位置誤差縮小到±10cm以內，無需大面積開挖作業，即使在地下管網復雜、電磁干擾強的城市核心區也能實現精準鎖定。第三路徑識別模塊可在無需斷電的情況下識別地下電纜的走向、埋深，最大識別深度可達3m，適配復雜管網交叉區域的電纜排查需求。該產品可有效降低B端電力運維企業、電力工程公司的故障排查成本，縮短停電時間，同時滿足G端供電局、核電園區、軌道交通運營單位的高可靠性運維要求，可廣泛應用于配網運維、輸變電線路檢測、園區供電系統排查等多類場景。

P32電力電纜故障定位系統嚴格按照多領域行業標準研發生產，可滿足不同行業的合規性要求。國際標準層面，符合IEC 60304《電力系統控制和通信設備 測試要求》、IEC 61850《電力自動化通信網絡和系統》相關要求，可適配國際通用的電力運維系統，支持跨國電力項目的檢測需求。國內標準層面，首先符合GB/T 191《包裝儲運圖示標志》、GB/T 2423《電工電子產品環境試驗》、GB/T 3048《電線電纜電性能試驗方法》等通用電工產品標準；其次滿足電力行業專項標準，包括DL/T 849《電力設備專用測試儀器通用技術條件 第4部分：電纜故障定點儀》、DL/T 1816《配網電纜故障定位裝置技術要求》的所有技術指標要求。針對細分行業場景，軌道交通領域符合GB/T 24338《軌道交通 電磁兼容》系列標準，可在列車運行產生的強電磁干擾環境下穩定運行；核工業領域符合NB/T 20036《核電廠電氣系統設備鑒定》的相關要求，可在核設施周邊低劑量輻射環境下穩定工作。該產品的標準覆蓋范圍遠超同類常規產品，完全滿足G端政府采購的標準符合性要求，同時適配B端各類電力運維項目的資質審核要求。

P32電力電纜故障定位系統可完全適配核工業領域的電力電纜運維需求。核工業領域的電力電纜分為核島級、常規島級兩類，對檢測設備的可靠性、精準度要求遠高于普通民用場景，該產品的核心元器件均采用工業級高可靠性配置，平均無故障工作時間（MTBF）可達50000小時以上，可在核設施周邊的低劑量輻射環境下穩定運行，符合NB/T 20036《核電廠電氣系統設備鑒定》的相關要求，無需額外進行設備鑒定即可投入核電廠運維場景使用。其次核工業供電系統不允許長時間停電，也不允許大范圍開挖作業，避免影響核設施的穩定運行，該產品采用非接觸式檢測技術，無需對電纜進行破壞性拆解，預定位效率比同類產品提升50%以上，定點精度可達±10cm，可精準定位故障位置，最大程度降低對核設施正常運行的影響。另外該產品符合核工業電力系統的IEC 61850通信協議要求，可對接核電廠現有運維管理平臺，實現檢測數據的自動上傳和分析，自動生成故障檢測報告，滿足G端核電廠運維部門的數字化運維要求，同時也可降低B端核工業運維服務商的作業風險，提升運維效率。

P32電力電纜故障定位系統完全適配軌道交通行業的各類供電電纜檢測需求。首先軌道交通行業的供電電纜大多鋪設在隧道內部，環境封閉、列車運行產生的電磁干擾強度是普通民用場景的5-10倍，普通檢測設備容易出現信號失真、數據偏差的問題，該產品采用多級電磁屏蔽設計，核心檢測模塊加裝了雙層金屬屏蔽層，抗電磁干擾等級達到GB/T 24338規定的軌道交通專用電磁兼容要求，即使在列車正常運行的環境下也能穩定采集故障信號，檢測數據準確率可達99%以上。其次軌道交通供電系統包括1500V直流接觸網電纜、10kV配電電纜、380V低壓運維電纜等多電壓等級電纜，傳統運維需要配備多款不同量程的檢測設備，該產品可覆蓋0.4kV到220kV全電壓等級電纜的故障檢測，無需額外配置多款設備即可滿足全線路運維需求，降低設備采購成本。另外軌道交通對停電時長要求極高，高峰時段停電1小時即可影響上萬名乘客的出行，該產品平均故障排查時間不超過2小時，定點精度可達±10cm，無需大面積開挖隧道地面，可大幅縮短故障修復時間，滿足G端地鐵、高鐵運營單位的高可靠性運維要求，同時也可降低B端軌道交通運維服務商的作業成本，提升項目ROI。
