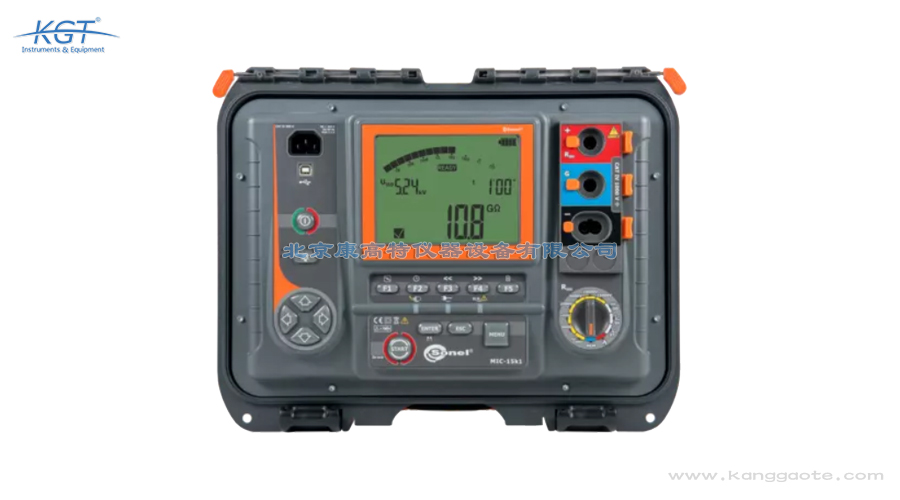

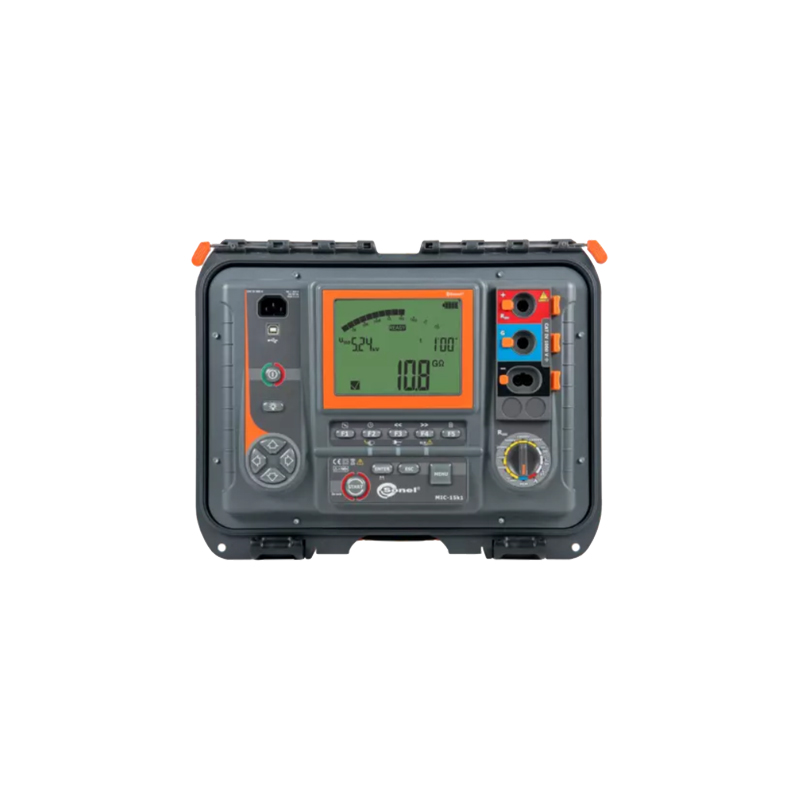

Sonel MIC-15K1 絕緣電阻計專為測量電力工程對象的絕緣電阻而設計，包括單芯和多芯電纜、變壓器、電動機和發電機、電容器、斷路器和其他發電站設備。它特別推薦用于電磁干擾非常高的區域進行測量，例如電壓為 1200 kV AC 或 500 kV DC 的變電站。由于測量電壓為 15 kV（符合 ANSI/NETA ATS-2009 TABLE 100.1 標準的指導原則），該儀表可用于標稱電壓高于 34.5 kV 的對象。
MIC-15k1 是一款極其現代、符合人體工程學且操作直觀的設備。它甚至可以滿足*苛刻的測量工程師在*困難的條件下，在干擾較大的情況下，其他儀表將無用武之地。
應用
MIC-15k1電表用于測量電力物體的絕緣電阻，即：
單芯和多芯電纜，
變壓器，
電動機和發電機，
發電站安裝的電容器、開關等設備。
特別推薦在電磁干擾非常高的區域進行測量，例如交流電壓為 1200 kV和直流電壓為 800 kV 的變電站。由于測量電壓為 15 kV（符合 ANSI / NETA ATS-2009 TABLES 100.1），該儀表可用于測量標稱電壓高于 34.5 kV 的物體。
設備功能
高效高壓逆變器，測試電壓為15 kV，電流高達 10 mA，適用于測量高達 40 TΩ 的絕緣電阻。實現這樣的結果使這些儀表成為*的設備。使用“GUARD”線進行的三線電阻測量可消除由污染絕緣層引起的表面漏電流，從而提高獲得結果的可靠性。
該儀表指示介質吸收比DAR、極化指數PI和介質放電DD的值。
該設備允許用戶通過逐步（SV - 階躍電壓）或平穩（斜坡測試 - RT）施加測試電壓來評估絕緣狀況。
SV 方法確保狀況良好的電介質無論施加的電壓如何都能提供相同的結果。
RT 方法可以確定絕緣材料的特性。儀表平穩地增加測量電壓，而不會使物體暴露于所謂的電應力。它記錄絕緣發生電擊穿的時間和電壓值。
內置數字濾波器，平均時間為 10、30、60、100、200 秒，保證在強電磁干擾區域獲得穩定的測量結果
燒毀
一個非常有用的解決方案是允許燒毀損壞物體的功能。如果是裸露的電纜，它能夠目視識別故障位置。如果是屏蔽電纜，該方法允許從損壞位置產生地震聲波。在特殊條件下，會周期性出現高能放電。通過使用檢波器，可以*地查明發生此類放電的位置。燒毀功能還允許在反射測量法的支持下定位瞬態故障（例如，僅在降雨期間出現），如果發生短路（屏蔽或回線）到地面 - 應用測量電壓降的方法（A 型框架）。
自動保存測量結果
設備自動保存測量結果。自動保存點的數量取決于主存儲器中保存的數據量。
數據分析
Sonel MIC Mobile移動應用程序允許在測量過程中觀察結果。該應用程序可以生成各種配置的實時圖表。這允許在測試期間評估對象的狀況。
遠程啟動和停止測量的選項特別有用。有了它，當用戶遇到惡劣的天氣條件時，可以遠程進行測試，例如從不同的房間或車內進行。使用手機 GPS，可以*確定測量地點。
借助移動應用程序和Sonel Reader軟件，用戶可以存儲以前的測量數據，并將其與從儀表的大量內存傳輸的當前結果進行比較。該解決方案允許編寫測量報告、跟蹤絕緣退化的進展并規劃改造工程。
測量范圍符合 IEC 61557-2
UN = 15 000 V：50 kΩ…40.0 TΩ
| 直流升壓(SV)模式絕緣測量 UISO | 范圍 | 分辨率 | 準確度 |
|---|---|---|---|
| 5 kV | 0…999 kΩ | 1 kΩ | ±（3% MV + 10 字） |
| 5 kV | 1.00…9.99 MΩ | 0.01 MΩ | ±（3% MV + 10 字） |
| 5 kV | 10.0…99.9 MΩ | 0.1 MΩ | ±（3% MV + 10 字） |
| 5 kV | 100…999 MΩ | 1 MΩ | ±（3% MV + 10 字） |
| 5 kV | 1.00…9.99 GΩ | 0.01 GΩ | ±（3% MV + 10 字） |
| 5 kV | 10.0…99.9 GΩ | 0.1 GΩ | ±（3% MV + 10 字） |
| 5 kV | 100…999 GΩ | 1 GΩ | ±（3.5% MV + 10 字） |
| 5 kV | 1.00…9.99 TΩ | 0.01 TΩ | ±（7.5% MV + 10 字） |
| ≥10 kV | 10.0…20.0 TΩ | 0.1 TΩ | ±（12.5% MV + 10 字） |
| ≥15 kV | 10.0…40.0 TΩ | 0.1 TΩ | ±（12.5% MV + 10 字） |
MV — 測量值
測量電阻的范圍取決于測試電壓
| 電壓 UISO | 測量上限 |
|---|---|
| 50 V | 200 GΩ |
| 100 V | 400 GΩ |
| 250 V | 1.00 TΩ |
| 500 V | 2.00 TΩ |
| 1000 V | 4.00 TΩ |
| 2500 V | 10.0 TΩ |
| 5000 V | 20.0 TΩ |
| 10 000 V | 40.0 TΩ |
| 15 000 V | 40.0 TΩ |
電容測量
| 范圍 | 分辨率 | 準確度 |
|---|---|---|
| 0…999 nF | 1 nF | ±（5% MV + 5 字） |
| 1.00…49.99 μF | 0.01 μF | ±（5% MV + 5 字） |
據2025年中國電力科學研究院發布的《配
不少從事電力運維的朋友*近都在問兩個核心
在新型電力系統邁向數字化與智能化的征程中
很多工業企業運維團隊在日常線路巡檢中，經
波蘭Sonel(索耐) MIC-15k1 15kV絕緣電阻測試儀的RT斜坡測試功能是指測試電壓可隨時間平穩上升的檢測模式，該模式下可實時監測被測對象的電流變化，精準捕捉局部放電信號，配合設備自帶的局部放電指示器PDI，可快速定位絕緣缺陷的大致位置。該功能可用于電纜、變壓器等設備的隱性絕緣缺陷排查，避免常規恒壓測試無法發現的漸進式絕緣故障漏檢。作業時可根據被測對象的標稱電壓設置斜坡上升速率與上限電壓，全程自動采集數據，無需人工頻繁調節參數，可大幅提升復雜絕緣缺陷的檢測效率。
波蘭Sonel(索耐) MIC-15k1 15kV絕緣電阻測試儀的擊穿電壓指示功能，可在升壓測試過程中實時監測絕緣狀態，當被測對象發生擊穿時自動記錄當前施加的電壓數值，可用于測試被測對象的電氣耐久性。該功能適用于高壓電纜、變壓器繞組、絕緣子等設備的絕緣耐受能力測試，可驗證設備絕緣是否符合運行工況要求，判斷絕緣剩余壽命。測試時可根據被測設備的標稱電壓設置升壓速率，設備會自動停止在擊穿點并鎖定數值，無需人工全程值守監測，可提升高壓絕緣耐久性測試的安全性與數據準確性，符合ANSI/NETA相關測試標準的要求。
波蘭Sonel(索耐) MIC-15k1 15kV絕緣電阻測試儀支持電纜短路故障定位作業，其作業邏輯分為兩個環節：首先可通過RT斜坡測試模式對故障電纜施加平穩上升的測試電壓，配合局部放電指示器PDI捕捉局部放電信號，確定故障點的大致區間；之后設備可調用絕緣層燒毀功能，依托約150W高效轉換器輸出的功率，將短路點位置的絕緣層燒穿形成穩定的低阻通路，再配合目視法、反射法、聲波探測法等常規電纜故障定位方法，即可精準確定短路點的具體位置。該功能適用于各類單芯、多芯高壓電纜的故障排查，可大幅提升電網運維、電力工程現場的故障處置效率。
波蘭Sonel(索耐) MIC-15k1 15kV絕緣電阻測試儀符合ANSI/NETA ATS-2009 TABLE 100.1標準要求，可廣泛應用于電力工程、電網運維、發電站運維、高壓設備檢測等行業領域，適用于標稱電壓高于34.5kV的電力設備絕緣檢測作業。該設備可適配單芯/多芯電纜、變壓器、電動機、發電機、電容器、斷路器及其他發電站高壓設備的檢測需求，即使在1200kV交流、800kV直流等高電磁干擾的變電站現場也可穩定作業，能夠滿足專業測量工程師的復雜絕緣檢測作業需求，是高壓電力設備絕緣性能篩查、預防性試驗的專業檢測工具。
波蘭Sonel(索耐) MIC-15k1 15kV絕緣電阻測試儀具備極強的抗電磁干擾能力，可在1200kV交流、800kV直流高壓輸電線路及變電站附近正常工作，適配高干擾的高壓變電站等嚴苛作業場景。該設備內置多檔平均時間可選的數字濾波器，可選平均時間包括10秒、30秒、60秒、100秒、200秒，可根據現場電磁干擾強度靈活調節參數，在強電磁干擾環境下也可獲得穩定的測量結果。設備可用于高壓輸電線路沿線、換流站、大容量變電站等常規絕緣測試儀無法穩定作業的場景，保障檢測數據的準確性與可靠性。
波蘭Sonel(索耐) MIC-15k1 15kV絕緣電阻測試儀的SV階躍電壓測試功能，可通過逐步提升測試電壓的方式，評估不同電壓等級下被測對象的絕緣狀態，判斷絕緣內部是否存在隱性缺陷。該功能適用于變壓器、斷路器、電容器等發電站高壓設備的預防性試驗，可模擬設備運行過程中的電壓波動場景，檢測絕緣在過電壓工況下的耐受能力，提前發現受潮、老化、局部破損等常規恒壓測試無法檢出的絕緣問題。測試過程中設備會自動記錄每個電壓階躍下的絕緣電阻數值，可直觀呈現絕緣性能隨電壓變化的趨勢，為設備運維方案制定提供精準的數據支撐。
波蘭Sonel(索耐) MIC-15k1 15kV絕緣電阻測試儀支持IR、DAR、PI、SV、RT、DD等標準絕緣系統診斷測量功能，可覆蓋絕大多數高壓絕緣檢測場景需求。其中IR為基礎絕緣電阻測量，DAR為介質吸收比、PI為極化指數、DD為介質放電參數，設備可自動指示三類參數數值，無需人工計算即可快速判斷絕緣受潮、老化狀態；SV為階躍電壓測試，可評估不同電壓下的絕緣狀況；RT為斜坡測試，電壓可隨時間平穩上升，可檢測局部放電并輔助定位故障位置。同時設備配備局部放電指示器PDI，可直觀反饋被測對象的局放狀態。
波蘭Sonel(索耐) MIC-15k1 15kV絕緣電阻測試儀支持帶GUARD線的三線電阻測量模式，可有效消除污染絕緣層引起的表面漏電流，提升測量結果可靠性。其技術原理為：測量時GUARD端與被測設備的絕緣表面接觸，表面漏電流會通過GUARD線直接回流至設備測試回路的負極，不會經過測量電流采集模塊，因此不會對絕緣內部的泄漏電流測量結果產生干擾。該模式適用于戶外積污、受潮的高壓絕緣子、電纜外絕緣、變壓器套管等設備的絕緣檢測，可避免表面臟污導致的測量結果偏低誤判，無需清潔被測設備表面即可獲得準確的內部絕緣性能數據。
波蘭Sonel(索耐) MIC-15k1 15kV絕緣電阻測試儀的核心技術參數包括：測試電壓15kV，最大輸出電流10mA，絕緣電阻測量上限40TΩ，設備功率約150W，適配標稱電壓高于34.5kV的被測電力設備。該設備的檢測對象覆蓋單芯/多芯電纜、變壓器、電動機、發電機、電容器、斷路器以及其他發電站高壓設備，可滿足電力系統各環節高壓設備的絕緣檢測需求，是發電站運維、電網巡檢、高壓工程驗收場景下的通用型專業絕緣檢測設備，能夠適配專業工程師的多品類設備檢測作業要求。
波蘭Sonel(索耐) MIC-15k1 15kV絕緣電阻測試儀在強電磁干擾環境下作業時，可通過調節內置數字濾波器的平均時間參數獲得穩定測量結果，設備提供10秒、30秒、60秒、100秒、200秒五檔平均時間可選，現場電磁干擾強度越高，可選擇越長的平均時間，通過多次采樣平均過濾瞬時干擾脈沖帶來的數據波動。此外作業時應盡量將測試主機遠離高壓帶電體，測試引線采用屏蔽線纜并盡量縮短長度，配合設備本身適配1200kV交流、800kV直流場景的抗干擾硬件設計，即使在換流站、大容量變電站等高干擾場景下，也可獲得偏差符合行業標準要求的穩定測量數據。
