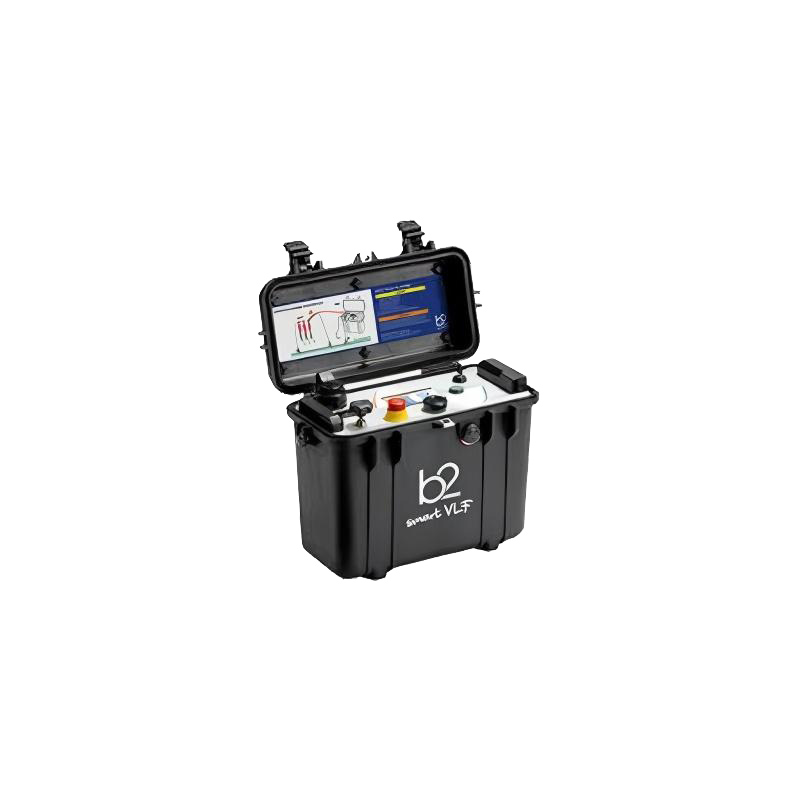

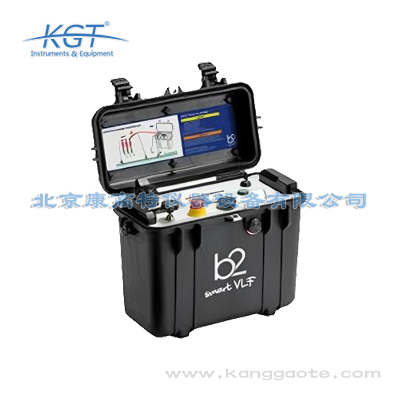

該系列裝置核心參數如下：輸出電壓范圍0~34kVrms，輸出頻率固定為電力試驗通用的0.1Hz超低頻，波形畸變率≤3%，符合耐壓試驗正弦波要求；其中HVA34-1為基礎耐壓版本，最大帶載能力1.1μF/0.1Hz/34kV，可覆蓋20kV及以下電壓等級常見電力設備的容性負載測試需求；HVA34TD-1新增介質損耗（tanδ）測試功能，tanδ測試精度±0.5%+0.001%，相位分辨率0.001°，可同步完成耐壓與絕緣劣化診斷。設備供電采用通用220V工頻市電輸入，工作溫度范圍-20℃~50℃，相對濕度≤90%無凝露，可適配國內大部分地區的戶外現場作業環境，電壓控制精度±2%，內置過壓、過流、短路多重保護機制，觸發保護響應時間≤1ms。

針對不同電壓等級的交聯聚乙烯電纜，該系列裝置的測試參數需符合DL/T 596的相關要求：對于10kV電壓等級的交聯聚乙烯電纜，超低頻耐壓試驗的測試電壓設置為17kV（1.7倍額定相電壓），耐壓時長為60分鐘，該系列34kV的最大輸出電壓可完全覆蓋測試需求，最大帶載能力可支持最長5km的10kV交聯電纜測試；對于20kV電壓等級的交聯聚乙烯電纜，測試電壓設置為30.6kV（1.7倍額定相電壓），耐壓時長為60分鐘，該系列設備的輸出電壓裕量可滿足測試要求。測試過程中若出現擊穿、過流保護觸發，說明電纜存在絕緣缺陷，需終止試驗排查問題，測試過程中泄漏電流波動不超過±10%且tanδ值無明顯上升即可判定絕緣合格。

標準操作流程需嚴格遵循DL/T 1276等相關標準要求：第一步，完成被試電纜的斷電、兩端懸空，拆除所有運行連接，對電纜充分放電不少于5分鐘，測試電纜絕緣電阻合格后方可開展耐壓試驗；第二步，按照接線規范連接設備輸出端與電纜相導體，電纜屏蔽層、設備外殼可靠接地，在測試區域周邊設置安全警示標識，確認無無關人員進入測試區域；第三步，在設備操作界面設置測試參數，10kV交聯聚乙烯電纜試驗電壓設置為17kV（1.7倍額定相電壓），測試頻率選擇0.1Hz，耐壓時長設置為60分鐘，確認參數無誤后啟動測試；第四步，設備自動升壓至設定值并開始計時，計時結束后自動降壓，待設備確認放電完成后，拆除測試接線，再次對被試電纜充分放電，導出測試數據生成試驗記錄即可。

市政電力運維單位開展老舊電纜排查時，使用該系列裝置可顯著提升排查效率與準確性：首先設備整體重量輕、體積小，適配市政井下、老舊小區配電柜、架空線路等復雜作業場景的搬運需求，無需大型作業車輛配合，單人即可完成設備轉運與部署，部署時間較傳統工頻裝置縮短60%以上；其次測試效率高，全自動化測試流程無需人工值守，60分鐘耐壓測試過程中操作人員可同步開展其他巡檢工作，大幅降低作業人員工作量；第三缺陷識別準確率高，HVA34TD-1的tanδ測試功能可精準識別電纜的局部水樹老化、絕緣受潮等隱性缺陷，避免傳統只做耐壓測試出現的漏檢問題，有效降低后續電纜故障概率；第四測試數據可自動存儲導出，可直接對接市政電力運維的臺賬管理系統，滿足城市供電可靠性考核的臺賬記錄要求，為配網改造計劃的制定提供精準的數據支撐。

兩款設備基礎耐壓測試性能一致，額定輸出峰值電壓均為34kV，支持0.1Hz、0.05Hz、0.02Hz三檔可調頻率，最大帶載能力11μF，可覆蓋最長10km的10kV交聯電纜試驗需求。二者核心差異在于功能配置：HVA34-1為基礎耐壓測試款，僅支持耐壓、泄漏電流監測功能，適合常規的交接驗收、預防性耐壓試驗場景；HVA34TD-1新增高精度介損（tanδ）測試功能，介損測量精度達±0.05%，電容測量精度達±1%，可同步完成絕緣耐壓測試與絕緣老化診斷，適合需要開展設備狀態評估、絕緣缺陷定量分析的場景，兩款設備的防護等級均為IP54，均適配戶外現場作業環境。

該系列裝置的設計與測試性能完全滿足國內多類電力試驗標準要求：首先符合GB/T 3048.14《電線電纜電性能試驗方法 第14部分：超低頻耐壓試驗》的設備要求，可用于各類擠包絕緣電纜的超低頻耐壓試驗；其次滿足DL/T 596《電力設備預防性試驗規程》中對10kV、20kV電纜、發電機定子繞組等設備的超低頻耐壓試驗要求，測試結果可直接作為預防性試驗的合規判定依據；此外還符合GB/T 7449《水輪發電機電氣試驗規程》、IEEE 433《大型旋轉電機超低頻耐壓試驗標準》的相關要求，適配發電設備的絕緣測試需求，同時滿足電力監管單位、電網企業、發電企業的設備入網測試要求，無需額外開展校準即可用于合規性試驗場景。

該系列裝置完全符合多項國內國際電力試驗標準，國際層面符合IEC 60060-3《高電壓試驗技術 第3部分：現場試驗的定義和要求》、IEC 60270《局部放電測量》相關要求；國內層面符合GB/T 3048.14《電線電纜電性能試驗方法 第14部分：電壓試驗》、DL/T 849.4《電力設備專用測試儀器通用技術條件 第4部分：超低頻高壓發生器》、DL/T 474.4《現場絕緣試驗實施導則 第4部分：交流耐壓試驗》等規范。裝置輸出0.1Hz超低頻正弦波的波形畸變率低于3%，電壓測量精度達±1%，完全滿足中低壓電力設備交接試驗、預防性試驗的標準要求，可適配電網、發電企業、第三方檢測機構的合規性試驗需求，測試結果具備行業認可的權威性。

開展10kV電纜耐壓試驗需嚴格遵循DL/T 474.4的操作規范，流程如下：第一步是試驗前準備，斷開被測電纜的所有外接電源與連接設備，對電纜充分放電不少于5分鐘，清理電纜終端表面污垢，安裝屏蔽環消除表面泄漏電流干擾，按照接線規范連接高壓輸出端、測量端與接地端；第二步是參數設置，選擇0.1Hz輸出頻率，按照交接試驗標準設置試驗電壓為2U0（即17.4kV峰值），試驗時長15分鐘，預防性試驗可根據需求調整為1.5U0、時長5分鐘；第三步是試驗執行，緩慢升壓至設定電壓后開始計時，全程實時監測泄漏電流變化，若出現擊穿、閃絡、電流突變則立即停機；第四步是收尾操作，試驗結束后緩慢降壓至0，啟動自動放電功能，確認放電完成后拆除接線。

該系列裝置采用交直交變頻升壓的技術架構，核心工作原理分為三個環節：第一是整流環節，輸入的220V工頻市電首先經過整流濾波模塊轉換為穩定的直流電壓，為后級逆變電路提供供電；第二是逆變環節，采用高性能IGBT電力電子器件組成全橋逆變電路，通過數字控制信號將直流電壓逆變?yōu)?.1Hz的低頻正弦波低壓信號，控制回路采用閉環反饋調節，實時校正輸出波形，保證波形畸變率≤3%，符合試驗標準對正弦波的要求；第三是升壓環節，逆變輸出的低壓超低頻信號經過特制的超低頻升壓變壓器升壓至設定的測試電壓，輸出至被試品；介質損耗測試則是通過高精度采樣模塊同步采集輸出電壓與被試品泄漏電流的相位差，經過數字信號處理計算得到tanδ值，相位采樣精度可達0.001°，保證介損測試的準確性。

使用該系列裝置開展測試需嚴格遵守電力安全作業規范，核心注意事項包括：第一，測試前必須確認被試設備完全脫離運行狀態，所有連接的開關、刀閘均處于斷開位置，對被試品充分放電不少于5分鐘，禁止在帶電設備上開展測試；第二，測試現場必須設置半徑不小于5米的安全警示區域，懸掛“高壓危險”標識，安排專人值守，無關人員嚴禁進入測試區域，戶外作業時若遇雨霧天氣、空氣相對濕度大于85%時不得開展測試，避免表面閃絡風險；第三，設備外殼、被試品的接地端必須可靠連接至現場接地網，接地電阻≤4Ω，禁止在無接地的狀態下啟動測試；第四，測試結束后必須等待設備自動完成放電流程，確認設備輸出端無殘留電壓后，方可拆除測試接線，拆線后需再次對被試品充分放電，避免容性殘留電荷傷人。

該型號的tanδ測試功能可廣泛適配多類電力場景的絕緣診斷需求：一是電網企業的配網電纜交接、預防性試驗，可在耐壓測試的同時評估交聯聚乙烯電纜的水樹老化、局部絕緣劣化狀態，提前識別隱性缺陷；二是發電企業的汽輪發電機、水輪發電機定子繞組絕緣狀態評估，可有效排查繞組絕緣受潮、脫殼等問題；三是軌道交通領域的牽引供電電纜、接觸網絕緣部件的定期檢測，保障軌道交通供電可靠性；四是石油化工、冶金等工業企業的廠內電力系統絕緣排查，避免非計劃停電損失；五是市政運維單位的老舊電纜絕緣壽命評估，為城市配網改造提供數據支撐，該功能的測試精度滿足國內電力行業對介損測試的精度要求，測試結果可直接作為試驗報告的合規依據。

二者核心差異源于測試頻率的不同，該系列采用0.1Hz超低頻輸出，同等測試電壓下容性負載的測試電流僅為工頻測試的1/50，因此設備整體體積、重量僅為同電壓等級工頻耐壓裝置的1/10，無需額外配置大容量補償電容，現場搬運、部署效率提升70%以上。從測試等效性來看，國內外權威試驗標準已驗證0.1Hz超低頻耐壓與工頻耐壓的絕緣考核效果一致，且超低頻測試對絕緣的累積損傷更小，不會對合格絕緣造成不可逆破壞。此外該系列測試過程全自動化，可自動完成升壓、穩壓計時、降壓、放電全流程，無需人工手動調壓，避免人為操作誤差，測試數據自動記錄，可直接對接電力試驗臺賬系統，大幅提升試驗效率。
