FRA 5311 單次測量的效率較高，每次完整掃頻測量約需90秒，實際耗時會隨被測變壓器規模與所連計算機性能略有變化。之所以能保持這一效率，是因為設備通過單一USB 2.0接口完成供電與數據傳輸，軟件啟動后即可連續布置最多2000個測點并自動執行掃頻，無需人工分段操作。頻率范圍覆蓋10赫茲至10兆赫茲且可任意選點，縮放比支持線性或?qū)?shù)間隔，使操作人員能根據診斷需要快速設定頻段，不必逐檔手動切換。HAEFELY FRA 5311 在完成測量后可由軟件自動生成包含曲線與結論的報告，省去手工整理時間。對于需要批量核查多臺變壓器的場景，這種約一分半鐘的單臺耗時配合自動報告，可顯著提升整體檢測效率，縮短停電檢修窗口。由于數據采用專有格式保存且測量模板內置單相與三相變壓器，重復測試同類設備時可直接調用模板，進一步加快節奏。同時，自動化的測點布置與報告輸出減少了人為記錄差錯，使批量檢測結果更規范、可追溯。

FRA 5311 依據繞組頻率響應分析原理檢測變壓器繞組故障，其核心是比較法。儀器向被測繞組注入一段從低頻到高頻的掃頻激勵信號，測量繞組的幅頻與相頻響應，得到一條能夠反映繞組內部電感、電容與電阻分布特征的指紋曲線。將該曲線與同一臺變壓器在歷史健康狀態下測得的基準曲線疊加比對，若某一頻段出現幅值或相位的明顯偏移，即說明對應位置的繞組發生了位移、變形或松動。HAEFELY FRA 5311 在50Ω負載下輸出電壓高達11峰峰值電壓，因此具有較高的信噪比，即使在現場強干擾環境中也能獲得穩定可重復的曲線，配合專有數據格式與曲線比較分析模式，可自動識別并量化繞組形變程度。由于測量精度在+10分貝至-40分貝區間為±0.1分貝、在-40分貝至-80分貝區間為±0.5分貝，且動態范圍大于120分貝，設備能夠分辨極其細微的響應差異，從而發現早期機械損傷。

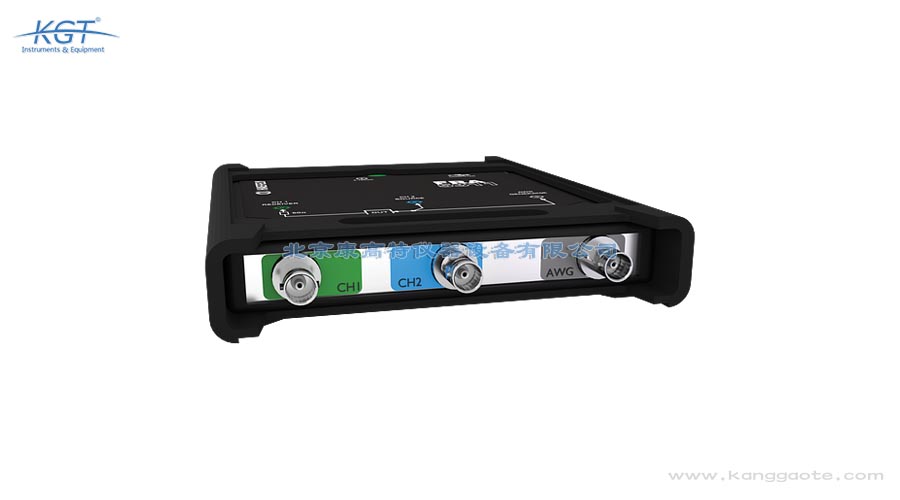

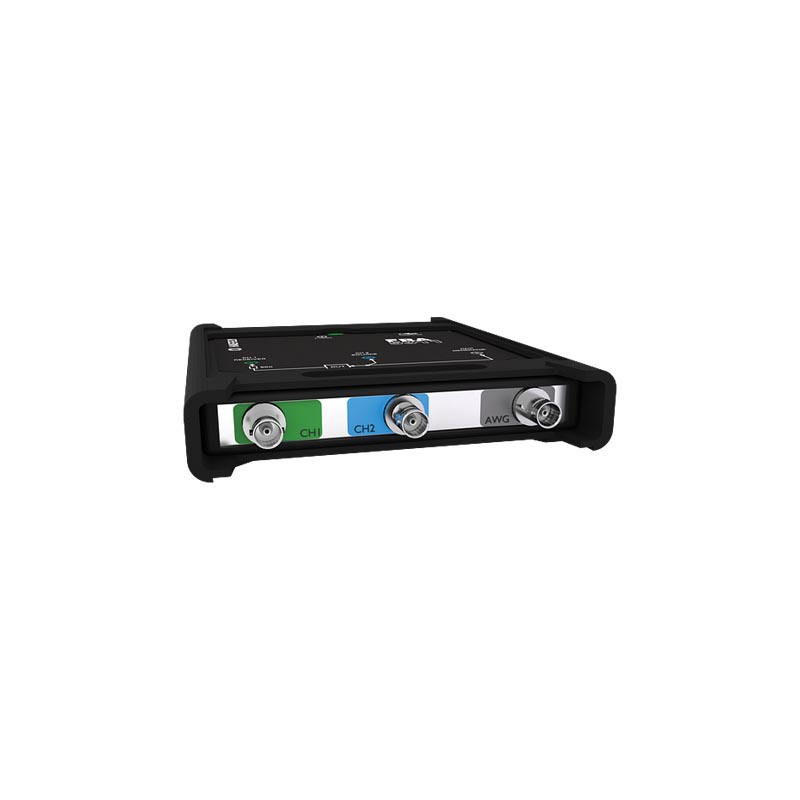

瑞士HAEFELY(哈弗萊) FRA 5311頻率響應分析儀堅固輕巧、體積小，測量裝置僅重430克，含測量電纜與連接袋重7.5千克，尺寸140×170×25毫米，便于現場攜帶。設備工作溫度0至55攝氏度、存儲溫度負20至70攝氏度、濕度5%至90%無凝結，電源可由USB端口或附帶適配器提供5伏直流電，適應變電站與出廠試驗等多種環境。兩通道信號源與接收器配合50歐阻抗，保證頻響測量的重復性與一致性。 工作溫度0至55℃、存儲負20至70℃，濕度5%至90%無凝結，適應多種現場環境。 設備小巧便攜、信噪比高，USB即插即用為計算機提供數據與電源，適配Windows系統。 在50Ω時輸出電壓高達11Vpp，動態范圍大于120dB，確保微弱響應信號被準確捕捉。

FRA 5311 頻率響應分析儀以堅固輕巧、便于攜帶為設計特點，測量裝置本體尺寸僅為140×170×25毫米，重量僅430克（僅含測量裝置），連同測量電纜與連接袋整套約7.5千克，單人即可攜帶至變電站或廠內現場。設備通過單一USB接口取電，無需笨重外部電源，進一步減輕出行負擔。環境適應性方面，其工作溫度為0至55攝氏度，存儲溫度-20至70攝氏度，相對濕度5%至90%無凝結，可應對絕大多數戶內與戶外作業條件。USB 2.0接口同時傳輸數據與供電，配合外接筆記本即可快速搭建測試系統。HAEFELY 在結構上加固外殼，使 FRA 5311 能夠承受運輸與現場使用的磕碰，適合作為經常轉場使用的變壓器繞組診斷便攜裝備。現場使用時，扁平或圓形端子夾具可夾持最大直徑60毫米的接線柱，安裝便捷，不依賴專門工裝。單手即可完成大部接線與操作，配合標準夾具能快速接入變壓器套管，縮短現場準備時間。其緊湊外形可直接放入隨身工具包，便于在不同變電站之間轉場攜帶。

瑞士HAEFELY(哈弗萊) FRA 5311頻率響應分析儀測量頻率范圍為10赫茲至10兆赫茲，可任意可選，最多允許布置2000個測點，縮放比支持線性或?qū)?shù)間隔。輸出電壓在50歐負載下最大可達11峰峰值電壓，輸入與輸出阻抗均為50歐，動態范圍大于120分貝，能夠覆蓋從低頻到高頻的繞組頻率響應完整特征采集。堅固輕巧的機身僅重430克，含電纜與連接袋重7.5千克，便于在變電站與出廠試驗中攜帶。 測量頻率范圍10Hz至10MHz任意可選，最多2000個測點，縮放比線性或?qū)?shù)間隔。 測量夾具支持扁平或圓形端子，最大直徑60毫米，適配不同變壓器套管接線需求。 配備兩個測量通道分別為信號源與接收器，輸入與輸出阻抗均為50Ω保證一致性。 繞組頻率響應指紋技術可檢測機械沖擊、運輸或短路引起的變壓器繞組移動與變形。

瑞士HAEFELY(哈弗萊) FRA 5311頻率響應分析儀廣泛應用于電力變壓器檢測領域，可檢測運輸顛簸、機械沖擊、短路故障引發的繞組變形與位移問題。設備適用于電力運維、變電站檢修、變壓器出廠質檢與故障溯源等場景，支持單、三相變壓器測試并跨設備比對數據，精準捕捉微小繞組形變，保障電力設備運行安全。其高信噪比與大于120分貝動態范圍，使微弱頻響變化也清晰可辨，提升故障判斷置信度。 測量夾具支持扁平或圓形端子，最大直徑60毫米，適配不同變壓器套管接線需求。 配備兩個測量通道分別為信號源與接收器，輸入與輸出阻抗均為50Ω保證一致性。 繞組頻率響應指紋技術可檢測機械沖擊、運輸或短路引起的變壓器繞組移動與變形。 基于Windows的圖形界面包含曲線比較分析模式與自動報告功能，降低操作門檻。

瑞士HAEFELY(哈弗萊) FRA 5311頻率響應分析儀僅用一個USB連接即可為計算機提供數據與電源，通過USB 2.0鏈接外接Windows計算機進行控制。設備配套基于Windows的易用圖形界面，包含用于曲線比較的分析模式與自動報告功能，測量夾具支持扁平或圓形端子（最大直徑60毫米），每次測量約90秒，操作便捷高效。電源可由USB端口或附帶適配器提供5伏直流電，適配筆記本與工業電腦等多種現場控制終端。 基于Windows的圖形界面包含曲線比較分析模式與自動報告功能，降低操作門檻。 工作溫度0至55℃、存儲負20至70℃，濕度5%至90%無凝結，適應多種現場環境。 設備小巧便攜、信噪比高，USB即插即用為計算機提供數據與電源，適配Windows系統。

瑞士HAEFELY(哈弗萊) FRA 5311頻率響應分析儀配套Windows圖形界面，內置用于曲線比較的分析模式與自動報告功能，可基于記錄的頻率響應指紋自動生成測試報告。軟件提供適用于單相與三相變壓器的測量模板，支持將本次曲線與歷史或同源曲線比對，直觀呈現繞組頻響變化，輔助運維人員快速判斷繞組機械狀態。測量頻率覆蓋10赫茲至10兆赫茲，最多2000測點，可完整刻畫繞組頻響特征。 每次測量約90秒，具體取決于變壓器與計算機速度，現場效率高且結果直觀可靠。 支持單、三相變壓器測試并跨設備比對數據，精準捕捉微小繞組形變保障設備安全。 測量頻率范圍10Hz至10MHz任意可選，最多2000個測點，縮放比線性或?qū)?shù)間隔。 測量夾具支持扁平或圓形端子，最大直徑60毫米，適配不同變壓器套管接線需求。

瑞士HAEFELY(哈弗萊) FRA 5311頻率響應分析儀配備兩個測量通道，分別為信號源與接收器，輸入與輸出阻抗均為50歐。測量夾具支持扁平或圓形端子，最大夾持直徑60毫米，能夠適配不同變壓器套管的接線需求。設備通過USB 2.0連接外接計算機，配合專用分析軟件實現繞組頻率響應曲線的采集、比對與自動報告輸出。在50歐負載下11峰峰值的高輸出電壓與大于120分貝動態范圍，確保頻響曲線細節完整可靠。 支持單、三相變壓器測試并跨設備比對數據，精準捕捉微小繞組形變保障設備安全。 測量頻率范圍10Hz至10MHz任意可選，最多2000個測點，縮放比線性或?qū)?shù)間隔。 測量夾具支持扁平或圓形端子，最大直徑60毫米，適配不同變壓器套管接線需求。 配備兩個測量通道分別為信號源與接收器，輸入與輸出阻抗均為50Ω保證一致性。

FRA 5311 頻率響應分析儀配備兩個測量通道，分別為信號源通道與接收器通道，二者輸入與輸出阻抗均為50Ω，配合專用測量電纜實現激勵注入與響應采集的匹配。鏈接到控制器的接口為USB 2.0，由外接計算機（Windows 7或10）運行圖形化軟件進行控制與顯示。在夾具方面，設備提供扁平端子與圓形端子兩種測量夾具，可夾持最大直徑60毫米的接線柱，適配變壓器套管引線的多種接線形式。測量本體尺寸140×170×25毫米、重430克（僅測量裝置），整套含電纜與連接袋約7.5千克。HAEFELY FRA 5311 以單一USB接口同時取電與傳數，配合正向夾具可快速完成繞組兩端接入，使現場接線簡潔可靠，降低因接觸不良導致的曲線畸變風險。夾具與電纜采用標準化接口，更換與收納方便，配合附帶的連接袋可在多次轉場中保持附件完整，有助于提高現場重復測試的一致性。測量完成后數據以專有格式存入計算機，便于后續調用歷史模板進行同型號設備的橫向?qū)Ρ取?/p>
