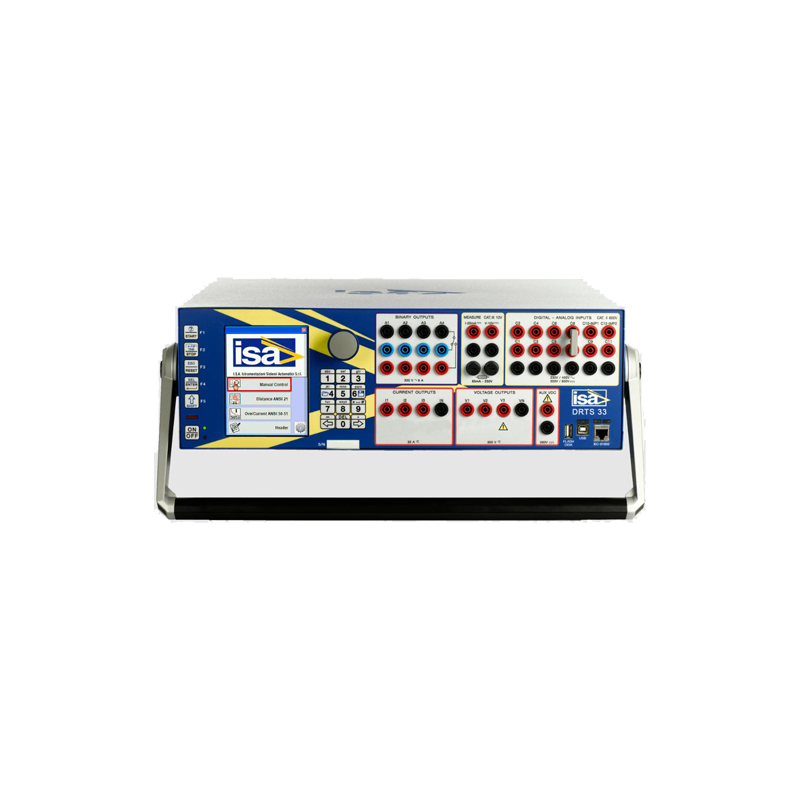

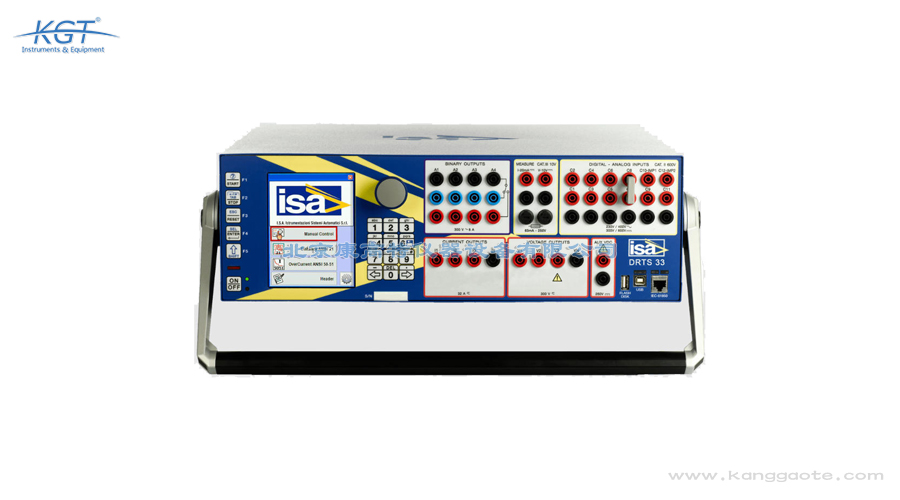

意大利ISA DRTS 33三相繼電器測試儀

品牌：意大利 ISA
分類：三相繼電保護測試儀
應用領域：電網，電廠，其他，
測試對象：
國際標準：
國家標準：

聯系方式：010-68460051
Tel：13520131150

立即詢價

意大利ISA DRTS 33三相繼電器測試儀用于保護繼電器，電能表，傳感器和電能質量表的新一代測試設備。現在熱賣中，如需購買，可通過客服熱線聯系我們！

DRTS 33三相繼電器測試儀產品簡介：
?DRTS 33三相繼電器測試儀這種二次注入繼電器測試系統和電力系統模擬器旨在滿足與調試和維護變電站以及測試保護繼電器，電表，傳感器和電能質量表有關的所有需求。

DRTS 33三相繼電器測試儀產品特點：

DRTS 33 是適用于繼電器、電表、傳感器和電能質量表的新一代先進測試設備。

可測試所有類型的繼電器技術：機電式、固態、數字式以及符合 IEC61850 標準的繼電器。
彩色顯示屏手動控制。
同時提供：3 路電流、3 路電壓以及 1 路電池模擬器輸出。
大電流輸出：3 路 ×32A，1 路 ×96A。
高功率輸出：3 路 ×420VA，1 路 ×1000VA。
高精度輸出：精度優于 0.05%。
具備 IEC 61850 協議接口。
配有 USB 和以太網接口。
支持筆驅接口。
內置 GPS 和 IRIG-B 接口，用于端到端測試。
配備先進的測試和數據管理軟件 TDMS。
擁有主要制造商生產的繼電器完整庫。
具備*高的質量、安全性和可靠性。

應用場景
DRTS 33三相繼電器測試儀主要適用于各變電站的調試、運維與檢修工作，可全面檢測機電式、數字式及IEC61850標準繼電保護裝置，同時適配電能表、電力傳感器、電能質量表的精度校驗，廣泛應用于電力系統實驗室檢測、現場工程調試及各類電力設備性能校準場景。

意大利ISA DRTS 33三相繼電器測試儀產品規格

項目	詳細規格
電流發生器
DRTS 33 電流輸出	3 x 0 … 32 A 交流；1 x 0 … 96 A 交流
輸出功率	3 x 420 VA（32 A 時）；1 x 1000 VA（64 A 時）
失真度	典型值 0.015%；保證值 0.03%
分辨率	32 A 時為 0.1 mA
連接方式	4 mm 香蕉插座
精度	典型值 ±0.02%（值）±0.01%（范圍）；保證值 0.04%（值）±0.01%（范圍）
電壓發生器
DRTS 33 電壓輸出	3 x 0 … 300 V；1 x 0 … 600 V
輸出功率	3 x 0 … 300 V；1 x 0 … 600 V；1 x 200 VA（600 V 時）
失真度	典型值 0.05%；保證值 0.15%
分辨率	12.5 V 時為 0.4 mV；300 V 時為 10 mV
連接方式	4 mm 香蕉插座
精度	典型值 ±0.025%（值）±0.01%（范圍）；保證值 ±0.06%（值）±0.015%（范圍）
電池模擬器	0…260 V 直流 / 1 A；功率：50 W 或 1 A；精度：2%；連接方式：4 mm 香蕉插座
低電平信號輸出（代碼 87170 包含的選件）	6 個輸出；全范圍電壓輸出：7.26 Vrms；輸出電流：最大 5 mA；分辨率：0.43 mV；精度：典型值 0.015%；保證值 0.05%；頻率帶寬：直流至 20 kHz；連接方式：多極連接器，背面
二進制輸入	12 個輸入；電流隔離：6 組，每組 2 個輸入，6 個公共點相互隔離；輸入特性：無源或帶電壓，4.5 至 300 V 直流（24 至 230 V 交流）；輸入類型選擇：干接點；5 V；24 V；48 V；100 V；觸發條件：常開 / 常閉 / 邊沿 / 布爾（每個輸入獨立）；定時器范圍：無限；定時器分辨率：0.01 ms；定時器精度：測量值的 0.001% ± 0.1 ms；采樣率：最高 10 kHz；帶 Transcope 選件時最高 50 kHz；連接方式：4 mm 香蕉插座
計數器輸入	2 個輸入；脈沖頻率范圍：0 至 100 kHz；連接方式：4 mm 香蕉插座
二進制輸出繼電器	4 個，閉合和斷開；類型：無源定時繼電器；電阻負載觸點特性：交流 300 V，8 A，2400 VA；直流 300 V，8 A，50 W；可編程延時：0 至 999,999.999 s；連接方式：4 mm 安全香蕉插座
二進制輸出晶體管（代碼 87170 包含的選件）	4 個；類型：晶體管，集電極開路輸出，干接點，連接到專用連接器；輸出特性：24 V，5 mA；短路保護；過壓保護；可編程延時：0 至 999,999.999 s；相對于測試開始的定時精度：50 μs；連接方式：多極連接器，背面
模擬直流測量輸入	直流電流測量輸入：測量范圍 ±20 mA 和 ±5 mA；20 mA 時直流精度：±0.02%（值）±0.01%（范圍）；5 mA 時直流精度：±0.05%（值）±0.02%（范圍）；連接方式：4 mm 香蕉插座；直流電壓測量輸入：測量范圍 ±10 V；直流精度：±0.02%（值）±0.01%（范圍）
其他發生器特性	電流和電壓輸出頻率：0 至 3000 Hz；電壓：3 kHz（60 V 時）；2 kHz（100 V 時）；700 Hz（300 V 時）；瞬態：0 至 5000 Hz；可在所有輸出上編程 12 種不同頻率；最大頻率誤差：0.5 ppm；分辨率：<5 μHz；相位角范圍：-360° … +360°；分辨率：0.001°；精度（電壓和電流）50/60 Hz：典型值 0.01°，保證值 0.02°
接口連接	USB、以太網、IEC 61850、IRIG - B；USB 接口特性：傳輸速率：至少 3 倍；接口電纜：2 米，包含在內；以太網接口特性：連接器類型：RJ - 45；接口電纜：2 米，包含在內；IEC61850 接口（可選）特性：連接器類型：RJ - 45；接口電纜：2 米，包含在內；IRIG - B 連接（可選）特性：光纖連接器，ST 型
內部存儲器	256 Mb 內部存儲器，可在測試裝置中存儲約 2000 個測試結果
顯示 - 鍵盤 - 功能鍵 - 編碼器	1 個編碼器：數字旋轉開關；1 個鍵盤：12 鍵；5 個功能鍵；顯示器：256 色，LED 類型，圖形 320 x 240 像素；尺寸 5.7 英寸
電源	主電源：85 至 264 V 交流，正弦波，單相；頻率：45 至 65 Hz；功耗：待機 <150 W；最大負載，115 V 電源：1600 W；最大負載，230 V 電源：2700 W；連接：標準 16 A 交流插座
重量和尺寸	重量：18 kg（39 lb）；不帶手柄尺寸：150（高）x 466（寬）x 423（深）mm（5.9 x 18.3 x 16.9 英寸）
