DDX9160基于局部放電脈沖電流法與無線電干擾電壓測量原理。對被測設備，高頻電流傳感器或耦合電容把局放脈沖送入五十歐姆輸入端口，儀器以高采樣示波器記錄脈沖波形，經數字處理得到放電量與相位，形成相位分辨局部放電圖譜。無線電干擾電壓測量則按NEMA與CISPR標準的準峰值檢波，在可調中心頻率上評估設備的電磁干擾水平。其數字濾波模塊可把測量頻帶切換到低噪聲頻段，抑制頻域噪聲，從而把檢測靈敏度提升到直接接入時不超過零點零一皮庫侖。全數字化架構讓多通道同步、觸發與數據存儲都更加穩定可靠，為微弱信號捕捉提供保障。正是這種脈沖記錄加數字處理的路徑，使微弱局放不再被本底噪聲淹沒，檢測下限得以大幅下探。這也讓它在實驗室標定與現場復測之間能夠保持高度一致的結果。這種軟硬協同的設計思路，代表了現代局放儀器的發展方向。

使用DDX9160應注意高壓與低壓兩方面的安全與防護。它雖為低壓電子儀器，但常與高壓試驗回路配合，傳感器與地線必須按高壓試驗規程布置，確保絕緣距離與可靠接地，防止感應或反擊損壞設備與傷人。整機防護等級為IP50，僅防固體異物、不防水，應避免雨淋、凝露與粉塵環境，存放于干燥處。內置十一點一伏鋰電能連續工作八小時以上，現場可脫離市電，但長期不用應定期充電以維護電池。搬運時避免劇烈震動，接口與光纖接頭注意防塵防折。高壓試驗區域須設警戒與監護，任何接線變更在停電放電后進行，嚴守電氣試驗基本安全制度，防止觸電與設備損壞。現場應劃定安全警戒區并設專人監護，任何接線變更都必須在停電放電后進行，這是高壓電氣試驗的基本紀律。長期停用的儀器啟用前，建議先做功能自檢與接地檢查，確認狀態正常再上現場。

DDX9160廣泛應用于各類高壓電力設備的局放檢測。典型對象包括：電力配電變壓器與電抗器的出廠及現場局放試驗；中壓、高壓及氣體絕緣開關柜的絕緣狀態評價；交聯聚乙烯等電力電纜的耐壓同步局放檢測；旋轉電機繞組絕緣診斷；電流互感器、電壓互感器與避雷器的局放巡檢；以及套管、電力電容器等元器件的性能檢測。由于支持四通道同時測量，它能在復雜設備上分相、分部位布置傳感器，同步捕捉不同放電源。對既做常規局放又需評估無線電干擾電壓的研發與質檢單位，一臺設備即可覆蓋兩類試驗，減少設備投入與人員培訓成本。對關注設備全生命周期健康的用戶，它還能把歷次圖譜存入趨勢庫，支撐老化與劣化分析。把局放檢測納入例行試驗，有助于在絕緣擊穿前發現隱患，降低突發故障風險。及早發現局部放電，等于為設備爭取了寶貴的檢修窗口期。

判讀DDX9160結果的核心是相位分辨局部放電圖譜與放電量。儀器的檢測靈敏度在直接接入內置四端輸入端口的全頻積分模式下可達不超過零點零一皮庫侖，為微弱放電提供量化基礎；圖譜把每次放電的相位、幅值與頻次疊加，不同絕緣缺陷呈現各異的典型模式。判讀時應結合IEC 60270的視在放電量概念與設備歷史、規程閾值，區分內部放電、沿面放電與電暈等類型。無線電干擾電壓結果則按NEMA或CISPR準峰值給出，用于評估對外電磁干擾水平。需要注意的是，放電量會隨電壓與接線變化，應固定試驗條件做橫向與縱向比較，異常上升趨勢比單次絕對值更值得關注，以便及早干預。把圖譜結論與紅外、油中溶解氣體等其他狀態量聯合研判，往往比單靠局放一項更能準確刻畫絕緣趨勢。把單次檢測與歷史基線對照，比孤立看一個數值更能反映設備真實的絕緣走向。

現場局放檢測常受空間電磁干擾，DDX9160依靠數字濾波與軟件分析抑制。其數字濾波模塊可把測量頻帶切換到低噪聲頻段，繞開干擾嚴重的頻率區間，從頻域提升信噪比；相位分辨局部放電圖譜則利用真實放電的相位聚集特征，把隨機噪聲與工頻相關放電區分開。多通道同步還能通過比對不同位置信號的相關性識別并剔除外部干擾。配合規范接地、合理布線以及避開強干擾時段測量，通常可獲得干凈的圖譜。這些手段使它在變電站、開關柜室與電纜隧道等復雜電磁環境下，仍能保持實驗室級的檢測靈敏度與重復性，減少誤報漏報，讓微弱缺陷也能被及時發現。當同一設備出現多源干擾疊加時，分通道與頻帶聯合分析的價值最為突出，能厘清真實缺陷信號。當現場條件受限無法徹底避開干擾時，軟件降噪往往成為決定成敗的最后一道保障。

DDX9160的設計與測試直接對標多項國際權威規范。局部放電測量遵循IEC 60270常規局放試驗方法；無線電干擾電壓測量滿足NEMA與CISPR相關標準，其中準峰值檢波器符合NEMA 107、ANSI C63.2以及CISPR 16-1-1、CISPR 18-2等版本要求，濾波帶寬按NEMA四點五千赫與CISPR九千赫設置。這些標準規定了測量頻帶、檢波方式與校準方法，保證不同實驗室與現場的結果可比。遵循標準既使檢測報告在國際貿易、型式試驗與驗收中被采信，也指導了傳感器頻響、接線與圖譜判讀的一致性，是設備得以進入高端質檢與科研場景的合規基礎，也讓跨國互認更為順暢。把測量嚴格限定在標準規定的頻帶與檢波方式內，也讓檢測結論更具法律效力與互認基礎。標準化的測量方法也讓不同批次產品之間的橫向比較變得公平而可信。對出口型裝備而言，標準符合性往往直接決定能否進入目標市場。嚴格按標準執行測量，也讓檢測結果能經得起監督抽查與爭議溯源。

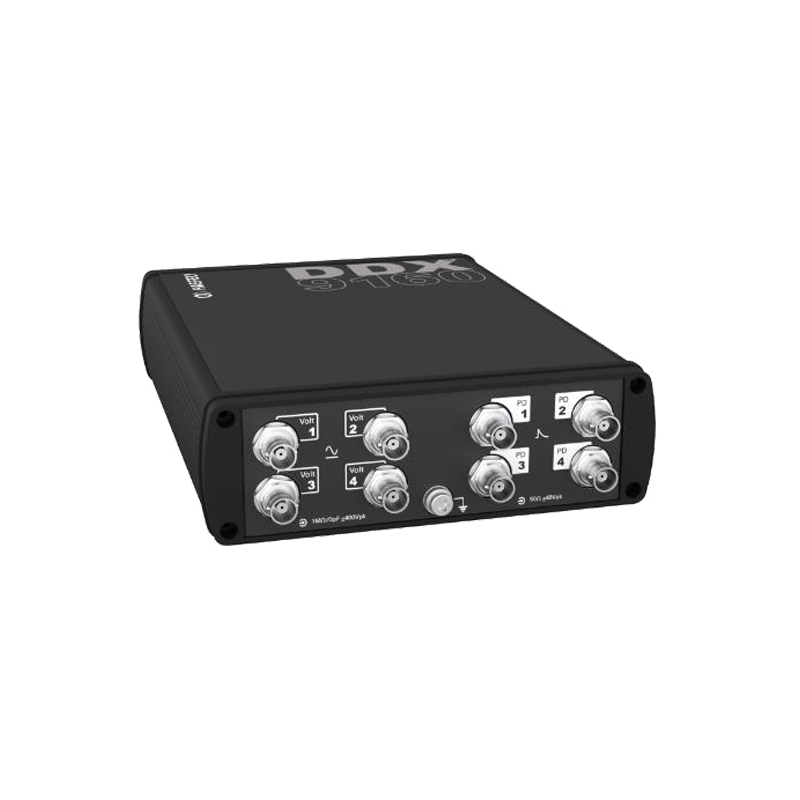

瑞士HAEFELY DDX9160便攜式局放檢測儀是哈弗萊推出的一款全數字化、模塊化、高度集成的局部放電與無線電干擾電壓檢測儀器，最多可同時接入四路局放或無線電干擾電壓及電壓測量通道。它體積小巧、重量僅一點三千克，既可內置鋰電池現場便攜使用，也可外接電源工作，專為變壓器、氣體絕緣開關柜、電纜、旋轉電機、互感器等電力設備的局放巡檢與科研試驗設計。設備遵循IEC 60270等國際規范，支持相位分辨局部放電分析、噪聲濾波降噪，并能配合控制軟件自動采集數據、繪制圖譜與生成報告，是實驗室與現場通用的高性能局放檢測平臺。無論是出廠抽檢還是現場交接，它都能以一致的方法給出可比對的數據，是現代絕緣診斷的重要工具。對絕緣性能的量化評價，正逐步從人工讀表轉向圖譜驅動的自動診斷。這也正是它在高端質檢場景中保持口碑的根本原因。

在局放檢測儀選型時，DDX9160的突出特點是全數字化模塊化與多通道擴展。單臺已支持四路局放或無線電干擾電壓通道，若通道數不足，最多可堆疊三臺通過光纖菊花鏈級聯，由配套控制軟件統一通訊與管理，顯著擴展同步測量能力。相比傳統模擬式局放儀，它的數字濾波與軟件分析避免了模擬器件漂移，靈敏度與重復性更好；相比大型固定式系統，它重量輕、可電池供電，更適合現場與移動試驗。選購時應結合被測設備類型、所需通道數、是否要做無線電干擾電壓測試，以及是否需級聯擴容來權衡，并確認接口與傳感器配套齊全，避免后期擴容受限。在預算有限又需多對象覆蓋的場景，模塊化帶來的按需擴容優勢尤為明顯，避免一次性過度配置。對于需要多相、多間隔同步測量的大型設備，級聯能力幾乎是剛需而非錦上添花。按需擴展而非一步到位的思路，也更符合多數用戶的實際預算節奏。

除電網運維外，DDX9160在制造、科研與多個專業領域都有應用。變壓器、開關柜、電纜與互感器制造廠把它用于出廠局放與無線電干擾電壓質檢，把控產品絕緣水平；電力試驗研究院與高校用它做新型絕緣結構與工藝的科研試驗；氣體絕緣組合電器與直流輸電換流閥等高端裝備的現場交接與預防性試驗也常配備此類儀器。其模塊化、可級聯與電池供電的特點，使一臺設備既能駐守實驗室，也能隨工程車奔赴現場，順應了以狀態檢修與全維度質量評價替代粗放驗收的行業趨勢，對提升電力設備可靠性具有實際價值，是絕緣診斷的高端裝備選擇。在智能運維與數字孿生推進中，這類可量化、可存檔的局放數據正成為設備健康管理的關鍵輸入。在高端裝備國產化與走出去的背景下，符合國際標準的檢測能力更顯關鍵。把檢測能力前置到設計驗證環節，能從源頭提升產品絕緣可靠性。

DDX9160的操作以軟件引導為主。現場先用每通道配套線纜與接頭把高頻電流傳感器或耦合電容接入對應輸入端口，接好一米接地電纜并保證單點可靠接地，再連接電壓參考信號。開機后在控制軟件中選擇通道、設置帶寬與觸發方式，即可開始采集；儀器支持相位分辨局部放電記錄與示波器存儲，數據實時顯示參數與圖譜。若需更多通道，用光纖鏈路適配器把多臺設備菊花鏈級聯，由軟件統一控制。測量結束后軟件自動生成檢測報告，結果可經以太網或光纖導出。整個過程強調規范接線與接地，以獲得可信的局放與無線電干擾電壓數據，減少人為因素帶來的偏差。對于缺乏經驗的操作者，軟件內置的流程指引降低了出錯概率，但規范接地仍是結果可信的前提。良好的接地與參考相位，是獲得穩定圖譜、避免誤判的兩道關鍵前提。完整的數據留存，使每一次試驗都可被第三方復核與追溯。
