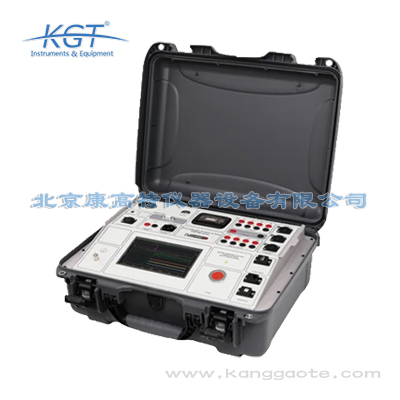

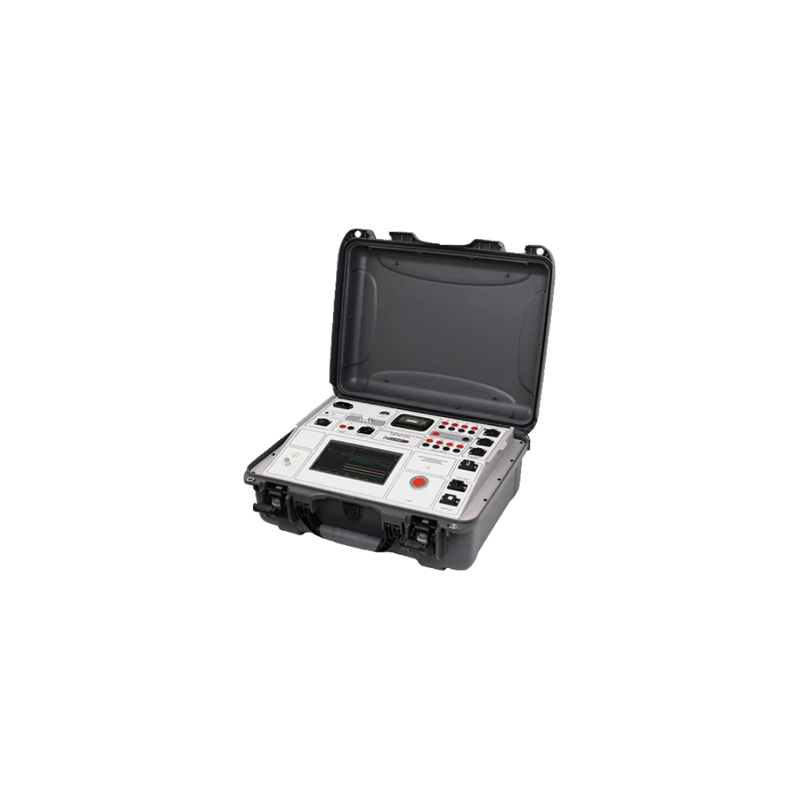

瑞典DV POWER CAT100/CAT250斷路器分析儀和支架，CAT100/CAT250系列繼承了市場*的CAT標準系列的所有功能和經驗。現在熱賣中，如需購買，可通過客服熱線聯系我們！

CAT100/CAT250支架分析儀和支架簡介

CAT100/250斷路器分析儀和計時器是一款可獨立運行或由電腦控制的數字儀器，用于評估斷路器的狀態 。其 7 英寸觸摸屏界面便于對測試設備進行直觀控制，并能在現場對圖形化結果進行分析。

定時通道可記錄主弧觸頭、電阻觸頭和輔助觸頭的分合閘情況，主觸頭通道還能測量預插入電阻（若斷路器中有此部件）的電阻值 。CAT100 系列提供多種操作模式選擇，如分閘（O）、合閘（C）、重合閘（O - 0.3s - C）等 。該系列能記錄高壓和中壓斷路器運動部件的分合閘線圈電流和位移圖，兩個線圈控制模擬通道可同時測量和記錄高達 35A 的交流 / 直流線圈電流（分閘和合閘） 。

斷路器的操作可通過多種方式啟動，例如從控制室、本地開關或外部測試設備觸發 。還提供多種時間測量觸發方式，用于在不同測試條件下記錄測量數據 。輔助輸入用于監測干濕輔助觸頭，外部觸發輸入可作為額外的輔助輸入 。測試結果可通過 58 毫米（2.28 英寸）熱敏打印機（可選配件）以表格和圖形形式打印輸出。

此外，該儀器還有四個模擬通道，具有四種可選電壓范圍（±1V、±5V、±60V 和 ±300V 交流 / 直流），用于監測斷路器變電站電池電壓、電機電壓和電流等相關模擬信號 。傳感器通道用于測量斷路器運動部件的位移、接觸擦拭、超行程、回彈、阻尼時間和平均速度，可連接模擬或數字傳感器。

CAT100/CAT250支架分析儀和支架產品特點

電源輸入：90V – 264V AC；50Hz – 60Hz

開關按鈕：通過 LED 按鈕實現設備的開啟和關閉。

電池充電指示（可選）：用于顯示電池的充電狀態。

調試適配器：僅在重大升級或維修時使用，用于直接訪問 SBC 應用程序。

運動傳感器輸入：用于測量斷路器運動部件的位移。

線圈電源輸入：為線圈控制提供電壓輸入。

線圈控制輸出和外部觸發輸入：用于操作斷路器的分合閘線圈或實現外部觸發功能。

熱敏打印機（可選）：內置 58 毫米寬的打印機，可打印觸頭和行程波形的圖形和數值。

輔助輸入：用于測量干濕輔助觸頭的定時。

主觸頭輸入：用于主觸頭和預插入電阻觸頭的定時測量，以及預插入電阻的電阻測量。

24V DC 輸出：為電流鉗提供電源。

模擬通道輸入：用于測量相關模擬信號的電壓。

接地端子：連接接地。

LCD 顯示屏：7 英寸彩色觸摸屏。

啟動按鈕：啟動測試。

閃存驅動器：用于將測試結果直接下載到 USB 存儲設備。

PC 通信 - USB：USB 連接接口。

PC 通信 - 以太網：以太網連接接口。

應用領域

同時測量多達 6 個主觸頭（每相 2 個斷口），包括預插入電阻（若有）和 4 個輔助觸頭的定時。

測量預插入電阻（若有）的電阻值。

評估斷路器各極之間的同步性（同時性）。

同時測量 2 個線圈的電流。

通過圖形顯示電壓值評估變電站電池的狀態。

測量斷路器運動部件的位移、接觸擦拭、超行程、回彈、阻尼時間和平均速度。

定時測量

定時測量是確定斷路器實際狀態的重要測試之一，滿足 IEC 62271 - 100 和 IEEE C37.09 標準的所有要求 。在三相系統中，不僅單極內的觸頭要同時動作，所有極也必須同時操作，且所有觸頭的同步需在一定公差范圍內 。例如，斷路器分閘時各極之間的同步偏差不得超過額定頻率周期的 1/6（50Hz 時為 3.33ms；60Hz 時為 2.78ms），合閘時不得超過額定頻率周期的 1/4（50Hz 時為 5.0ms；60Hz 時為 4.17ms） 。在多觸頭串聯的情況下，同相內的同時測量也很重要，串聯的滅弧單元觸頭分離瞬間的*大差值不得超過額定頻率周期的 1/8（50Hz 時為 2.50ms；60Hz 時為 2.08ms），觸頭接觸瞬間的*大差值不得超過額定頻率周期的 1/6（50Hz 時為 3.33ms；60Hz 時為 2.78ms） 。雖然 IEC 和 IEEE 標準中對輔助觸頭的定時測量沒有通用要求，但檢查其操作對評估高壓斷路器的狀態至關重要。

運動測量

高壓斷路器觸頭系統的運動測量對于評估測試對象的狀態至關重要 。運動傳感器通道可從線性或旋轉運動傳感器獲取數據，每個通道都可配置為連接模擬或數字傳感器 。由于通用傳感器通道的設計，用戶可連接市場上多種運動傳感器 。通過測量可得到行程、超行程、回彈、接觸擦拭等性能值，這些值可與制造商的參考數據及之前的測量數據進行對比，以判斷斷路器是否存在潛在磨損 。平均速度是根據運動曲線上的兩個點計算得出的，上點根據斷路器的閉合位置或觸頭分離點，按長度距離或時間來定義，下點則基于上點確定，可在其下方一定距離或之前一定時間處 。不過，由于通常只能在斷路器機械連桿的可及部分安裝傳感器，儀器記錄的旋轉運動并不一定代表主觸頭的真實運動，只是對主觸頭運動部件位移的線性或非線性解釋 。DV - CB 軟件提供的傳遞函數功能可讓用戶定義線性或非線性參數，從而獲取主觸頭運動部件的實際位移值。

線圈電流測量

IEC 62271 - 100 標準指出，記錄線圈電流波形很有必要，因為它能反映線圈的狀況（如柱塞摩擦力增大、絕緣燒毀、繞組短路等）、操作機構鎖扣的情況（如摩擦力增大）以及操作機構的狀態（如通過輔助觸頭的分閘時間判斷操作機構速度是否降低） 。當發出分閘或合閘指令時，線圈通電，電流上升產生磁場，對鐵芯柱塞施加力 。當柱塞上的力超過保持力時，柱塞開始移動，其運動會在線圈中感應出電動勢，使電流降低 。柱塞和鎖扣的組合質量繼續以較低速度移動，導致線圈電流進一步降低，直至柱塞撞擊緩沖器停止 。如果柱塞移動和撞擊緩沖器時的電流值高于規定值，且撞擊緩沖器的時間長于規定時間，可能表明柱塞和鎖扣存在摩擦 。柱塞靜止后，電流增加到飽和水平（直流電流，與線圈電阻成正比） 。若該階段電流值偏離規定值，可能意味著線圈絕緣燒毀或繞組短路 。與此同時，鎖扣解鎖操作機構，釋放儲存的能量以分閘主斷路器觸頭 。通常，經過短暫延遲后輔助觸頭分閘，切斷分閘線圈的控制電壓，線圈斷電，電流迅速降為零 。如果這一過程的時間長于規定時間，可能表明輔助觸頭故障或操作機構驅動力不足。
