2823REF的輸入電流最高可達15安培并具備自動量程，無需外部分流器件，也不必重新連接硬件即可適配不同被測對象。該介損電橋的測試電流輸入范圍覆蓋10微安至300毫安，頻率測量范圍15至1000赫茲，分辨率0.01赫茲。極低的輸入阻抗提升了測量線性，并將頻率范圍延伸至最高1千赫茲，滿足從工頻到較高頻率的介質損耗與阻抗分析需求。HAEFELY借此設計使2823REF能夠直接、簡便地連接各類高壓試品，簡化現場接線。自動量程意味著儀器根據試品電流自動選擇量程，省去手動切換分流器與重新接線。寬頻率范圍使其不僅能完成工頻五十或六十赫茲下的損耗評估，也能支持變頻條件下的介質響應研究，緊湊機身配合IP50防護適合高壓實驗室常年使用。儀器本身不含外部計算機，由用戶自備電腦經USB完成管理與控制，降低了系統復雜度與維護負擔。CX與CN兩個光纖通道分別連接標準電容器與被測設備，功率因數分辨率1×10??可分辨微小相位偏移。

2823REF外形尺寸為345毫米×360毫米×130毫米，重量7.2公斤，結構緊湊便于實驗室內布置與轉運。該介損電橋采用EMC強化設計，防護等級IP50，適應高壓實驗室的電磁環境。HAEFELY規定其工作溫度0至55攝氏度、儲存溫度負20至70攝氏度、相對濕度不超過90%且無凝露。7.2公斤的輕量設計配合小巧體積，使其可單人搬運并在臺面靈活布置。IP50防護阻擋固體異物進入，配合EMC硬化使其在高壓試驗場的復雜電磁環境中穩定工作。2823REF通過IEC60068-2-64振動測試，在常規運輸與作業條件下具備良好機械耐受能力，可長期穩定服役。標準電容器需按試品等級選配以組成完整損耗測量系統，電流比較儀配合可進一步提升比值測量準確度，USB接口便于數據后續處理。其自動量程功能減少了人為選檔失誤，提高了單次接線的測量成功率。控制室與高壓試驗場的隔離設計縮短了測試人員在危險區域的停留時間。儀器的工作溫度上限55攝氏度與儲存溫度上限70攝氏度，使其能適應多數實驗室與倉儲環境。

2823REF的輸入電流最高可達十五安培并具備自動量程，無需外部分流器件，也不必重新連接硬件即可適配不同被測對象。極低的輸入阻抗提升了測量線性，并將頻率測量范圍延伸至最高一千赫茲。測試電流輸入范圍覆蓋十微安至三百毫安，頻率測量范圍十五至一千赫茲，分辨率零點零一赫茲。這樣的寬范圍與自動量程使2823REF能夠直接、簡便地連接到各類高壓試品，滿足從工頻到較高頻率的介質損耗與阻抗分析需求，簡化了現場接線。緊湊機身配合IP50防護，適合高壓實驗室的常年使用。該儀器不包含外部計算機，由用戶自備電腦配合USB完成管理。CX與CN兩個光纖通道分別連接標準電容器與被測設備，接線明確。功率因數分辨率一乘十的負五次，可分辨微小的相位偏移。

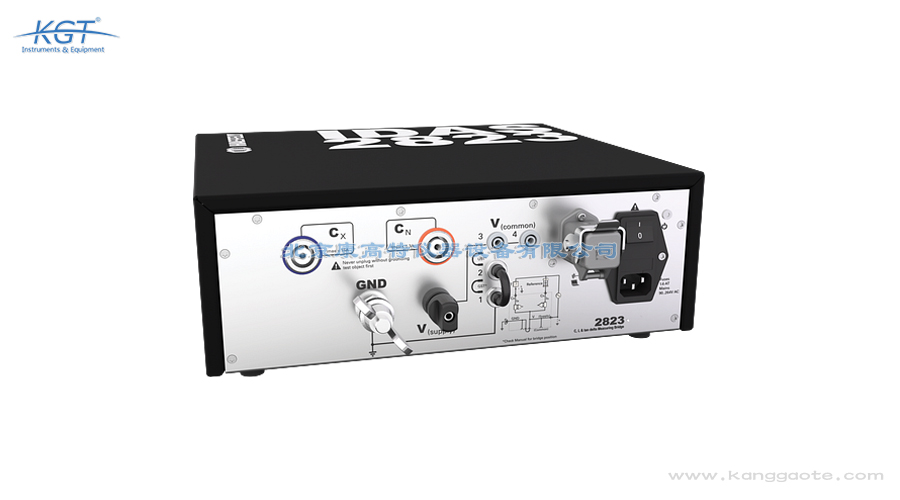

瑞士HAEFELY 2823REF高精度介損電橋/介質損耗分析儀是一款橋式矢量計與高精度介質損耗分析系統，專為測量高壓電器如電力電纜擠壓絕緣的極低介質損耗和阻抗而設計。該儀器可測損耗因數與功率因數，是油式或干式變壓器常規與型式試驗，以及參考實驗室、電纜與并聯電抗器損耗測量的理想裝置。2823REF源自HAEFELY自1904年起步的高壓測試技術積累，延續Tettex品牌準確可靠的口碑，新一代光纖連接實現控制室與高壓場的完全電流隔離，保障測試人員安全。其電容測量分辨率達零點零一皮法，滿足精密計量需求。無功功率測量分辨率零點一毫乏，覆蓋完整的功率參數。儀器重量七點二公斤，結構緊湊，便于在實驗室內布置。光纖連接使控制室與高壓試驗場之間不存在任何電氣通路。

2823REF采用主電源供電，不需要電池組或充電，適合長時間連續試驗。其測量電纜采用LEMO型連接器，可反向兼容舊款儀表與電纜，連接器的設計使用年限可達四十年，體現了HAEFELY產品線的長期延續性。儀器配備USB接口并支持兩個光纖測量通道CN、CX，但不包含外部計算機。穩定的主電源與堅固的LEMO連接，使2823REF在現場與實驗室都能保持可靠的電氣接觸與測量一致性，降低了維護與更換成本。光纖通信避免了地電位差對測量信號的干擾。高精度橋式結構使tanδ的微小變化也能被穩定讀取。對于干式變壓器，2823REF同樣可提供可靠的損耗數據。在電纜制造廠，該儀器常用于出廠介質損耗的逐根檢驗。并聯電抗器的低損耗測量對儀器靈敏度要求極高，2823REF可勝任。

2823REF的介質損耗因數tanδ基本準確度達±0.1%讀數加±1×10??，最高精度可達0.02%。該介損電橋的電容準確度±0.02%讀數加±0.05皮法，分辨率0.01皮法；功率因數測量范圍0到1，分辨率1×10??，準確度±0.1%讀數加±5×10??。HAEFELY在2823REF上實現了極低的測量不確定度，測試電流分辨率1納安、頻率分辨率0.01赫茲、視在功率分辨率0.1毫伏安。電感準確度±0.2%讀數加±0.3毫亨，測試電壓準確度±0.2%讀數加±1伏，測試電流準確度±0.05%讀數加±0.1納安，構成完整的誤差體系。借助如此高的精度與分辨率，儀器能夠分辨極微小的絕緣損耗變化，適用于對絕緣狀態敏感的高壓設備診斷與型式試驗。在參考實驗室環境下，2823REF可承擔量值傳遞任務，其穩定重復性為絕緣品質評估提供可追溯的量化基準，自動量程無需手動切換分流器。實際功率準確度±0.5%讀數加±1毫瓦、無功功率準確度±0.5%讀數加±1毫乏，使功率類參數的評價同樣具備溯源性。無功功率測量分辨率0.1毫乏，視在功率分辨率0.1毫伏安，覆蓋完整的功率參數譜系。

2823REF采用緊湊、可靠且經EMC強化的設計，防護等級為IP50，適應高壓實驗室的電磁環境。其工作溫度為零至零上五十五攝氏度，儲存溫度為負二十至零上七十攝氏度，相對濕度不超過百分之九十且無凝露。儀器外形尺寸三百四十五乘三百六十乘一百三十毫米，重量七點二公斤，便于在實驗室內布置與轉運。通過IEC60068-2-64振動測試，2823REF在常規運輸與作業條件下具備良好的機械耐受能力，可長期穩定服役。標準電容器需按試品等級選配，以組成完整的損耗測量系統。電流比較儀配合使用時，可進一步提升比值測量的準確度。USB接口便于將測量數據導入計算機進行后續處理。控制室與高壓場的隔離設計縮短了危險區域的停留時間。自動量程減少了人為選檔錯誤，提高一次測量成功率。

2823REF適用于油浸與干式變壓器的常規及型式試驗，也是參考實驗室高精度計量、電力電纜與并聯電抗器損耗測量的理想選擇。該介損電橋在高壓實驗室、電纜制造與運維單位執行對絕緣品質要求嚴苛的介質診斷任務時表現穩定。HAEFELY將2823REF定位為該類場景的常用高精度參考儀器。對于電抗器損耗測量，需配合標準電容器、電流比較儀、介質損耗測試儀與電源組成完整系統。在電纜制造環節，2823REF常用于擠包絕緣電纜出廠前的介質損耗逐根檢驗。其高精度特性也使其勝任第三方檢測機構對關鍵設備進行仲裁性試驗的要求。由于測量通道采用光纖隔離且精度極高，2823REF特別適合在存在強電磁干擾的現場獲得可信數據。儀器電源兼容90至264伏交流寬輸入，50或60赫茲工頻均可工作，IP50防護防止固體異物進入。振動測試依據IEC60068-2-64驗證其機械強度，適合頻繁轉運的現場作業，HAEFELY長期產品線延續體現了該型號在工程上的成熟積淀。

使用2823REF時應注意若干要點。盡管測量通道經光纖隔離，高壓試驗仍須遵守安全規程，確認試品放電完畢后再接線。儀器由主電源供電，應接入九十至二百六十四伏交流、五十或六十赫茲電源，注意容量與接地。工作環境溫度零至五十五攝氏度、濕度不超過百分之九十無凝露，避免超限影響精度。測量電纜使用LEMO連接器，插拔應規范以延長壽命。遵循這些要點，2823REF可在實驗室與現場長期保持標稱的高精度與穩定表現，保障每一次介質損耗測量的可靠性。定期按校準規范送檢，有助于維持2823REF的長期準確度。規范的操作記錄便于追溯每次介質損耗測量的邊界條件。試品接線應牢固可靠，避免接觸不良引入附加誤差。環境溫濕度應記錄在案，以便解釋測量結果的偏差。

2823REF通過工業級光纖連接器實現控制室計算機與高壓測試場的完全電流隔離，從根本上消除高壓竄入操作端的風險。該介質損耗分析儀的測量通道經光纖連接，控制室與試驗現場之間沒有任何電氣通路，確保測試人員人身安全。HAEFELY在此設計中堅持高壓試驗安全理念，使現場布線更簡潔、連接時間更短。對于在高壓實驗室或戶外變電站進行的介質損耗測量，2823REF讓操作人員在安全的控制室即可完成全部測量，大幅提升作業安全性。EMC強化設計降低外界電磁干擾對微弱信號的損害，主電源供電避免電池衰減帶來的測量漂移。即便在戶外強干擾現場，光纖隔離也避免了地電位升高對控制端的威脅，通道CN與CX分別接入標準與被測回路，結構清晰，頻率分辨率0.01赫茲支持細致的頻響分析。控制室與試驗現場之間完全無電的連接方式，使儀器在高電位環境下也不會將危險引入操作端。HAEFELY借此把安全防護融入儀器架構本身，而非依賴外部附加措施，進一步提升了現場作業的安全裕度。
